节能的电磁继电器

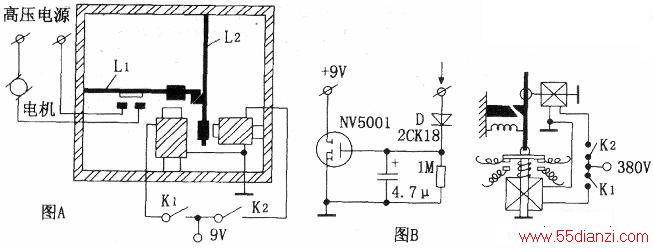

　　图A是节能电磁继电器的原理图。闭合K1，铜簧片L1被吸引下来，接通高压电源，电机运转，同时被铜簧片L2锁定。断开K1后，铜簧片L1仍箝位在下方，不影响电机的运转。当闭合K2时，铜簧片L2被吸引，铜簧片L1由于弹性而弹起，断开高压电源，电机停止运转。再断开K2后，铜簧片L2由于弹性又恢复原状，不影响电机。
　　
　　由此观之，节能电磁继电器只在开关的瞬间消耗电能，所以具有寿命长、节约电能等优点。继电器电源可采用强力电源，使其快速动作，开关可采用常开式按钮开关，也可采用电子定时开关。电子定时开关如图B所示，VMOS管可采用NV5001，驱动功率小，输出功率大。D1接收到某一信号经整流对电容充电，给栅极一直流电压，使其导通，信号中断后靠电容维持约30秒的导通。
　　
　　根据此原理，试制成实用型交流接触器，原理如图C所示。
