磁锁大负载继电器

　　该继电器可解决当前预付费电能表中电源切换控制时出现的浪涌、短路电流使继电器触点产生的熔焊、粘接现象，以满足生产厂家使用的要求。因为继电器的触点一旦被粘接、断不开，则可以造成“免费”用电，质量问题受到影响。譬如lC卡预付费电能表是输出经过熔断器进入用户的，在家用电器发生短路时，短路电流经过电能表内继电器触点和外部熔断器形成回路，使熔断丝迅速烧断，同时使继电器触点被上百安培的短路电流冲击而熔焊。故意短路会更严重，当电能表继电器触点未接通电源时，用导线将线路短接，再将IC卡插入插口中，触点极易被120～140A的短路电流熔焊粘接。此时拆除短接线，换上熔断线，岂不是可以窃电？
　　
　　为此一些生产厂家正努力解决这些技术缺陷而纷纷采取措施。
　　
　　其中对预付费电能表中的继电器存在抗击浪涌短路电流能力差、触点易被熔焊等问题，曾设法增加触点容量来解决，但体积也随之增大。由于电能表内空间很小，安装很困难。实际上许多生产厂家生产的预付费电能表是在原机械电能表基础上附加电子线路和少量改动引出线而制作的，但受空间尺寸限制。因此要求继电器的体积要小、电流要大、能抗瞬间短路电流、温升低、触点带锁存、介质耐压高于3000V、脉冲驱动、价格适宜，才能满足使用。
　　

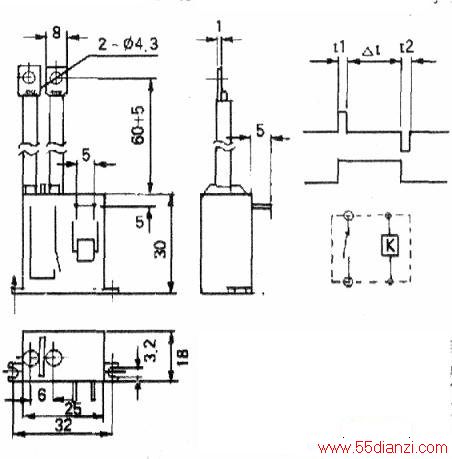

　　新开发的磁锁大负载继电器体积仅为30mmx25mmx18mm；能长期工作在50A/250VAC额定电流；可短时切换100A浪涌电流；触点闭合后，可瞬间抗150A等级短路电流的冲击而不熔接。引出脚采用穿芯软连接；驱动部分采用体积小、力矩大的磁锁机构；正脉冲驱动时触点合上，并且锁存；负脉冲驱动时，触点断开，则为相反锁存。触点组件为分挡等电位灭弧结构，主触点后合先断，副触点先合盾断，可满足高导电性和高抗弧焊性要求。该继电器采用新型的磁锁机构，使触点有较好的锁存力矩，可应用于家用安全用电仪、用电过载保护器、大功率电热控制器等电源切换电路中。附图为外表尺寸及工作特性 。
