MS式立体声传声器

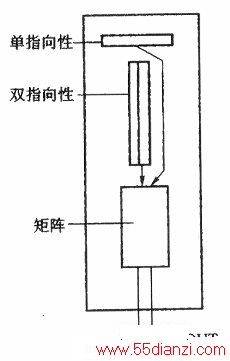

　　立体声传声器由3个拾音单元构成：一个单方向的拾音振膜；一个左(L)方向的拾音单元；一个右(R)方向的拾音单元。这3个拾音振膜拾取的各个方向的音源信号被送入一个矩阵电路中，电路将正面的音源信号和左方向的音源信号合成立体声左路声道音源；将正面音源信号和右面音源信号合成立体声右路声道音源，然后通过三芯屏蔽线和大三芯插头送入调音台的立体声音源插口。传声器的体积比普通动圈传声器大一些，因为它有3个拾音单元，适用于小型乐队的立体声拾音和音乐会实况录音，见下图所示。

　　
　　立体声传声器有如下几种：AB制；XY制；M-S制；人工头；ORTF-磁盘：真人头——将传声器装在模拟真人头的左、右耳中。
　　

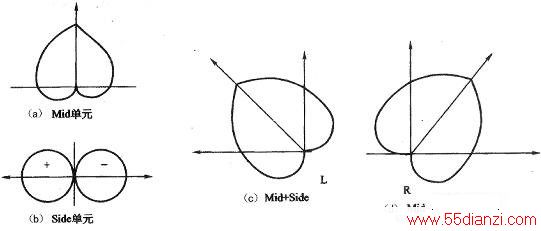

　　立体声传声器在不同方位拾音，其左(L)声道声音和右(R)声道声音是由3个传声器单元所构成的。一个是正面的传声器单元，还有一个专门拾取左方向声音的传声器和一个专门拾取右方向音源的传声器单元。
　　

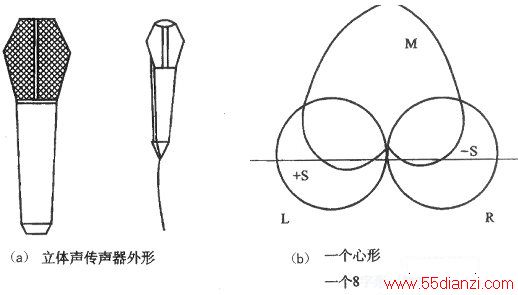

　　当通过电路控制使正面的传声器单元和左面的传声器单元合成，构成左声道音源；当正面的传声器单元和右面传声器单元合成，则构成右声道音源。这样，这只立体声传声器就可以拾取左、右两个方位的音源声音，并送入立体声调音台的输入插口中或左、右两个通道中去，即可完成立体声拾音，见下图所示。
