关天晶振的一点看法

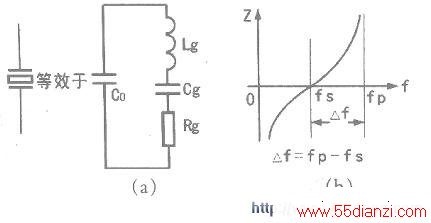

　　晶振是一种常用的电子元件，在电子设备中常用于振荡电路。晶振主要分两类：一类是陶瓷型谐振器，简称陶振；第二类是石英谐振器，二者都是利用压电效应制成的电谐振器件。其符号与等效电路见下图(a)，电抗曲线见下图(b)。图中Lg为等效电感，Cg为等效电容，Rg为等效电阻，Co为静态电容，6为串联谐振频率，　　为并联谐振频率，　　（注：每个晶振都有以上两个谐振频率）。

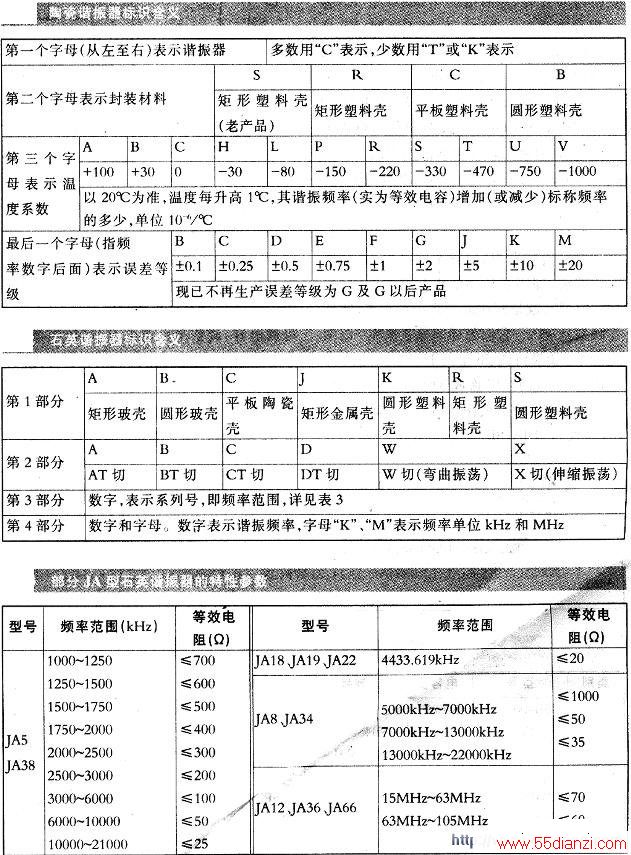

　　陶瓷谐振器的振子，材料多数采用锆钛酸钡，切成薄片，谐振频率不同，其薄片厚度及面积不同，薄片两边镀银，焊上引线或夹上电极弹片，再用陶瓷或塑料等材料封装而成。其引出脚以两脚或三脚居多数，其谐振频率从几百千赫到几十千赫。陶瓷谐振器标识由五部分组成（有的并未标全），其中第一、二、三个字母表示型号及温度系数，见下表，第三个字母后面跟的数字表示谐振频率，频率后面的第一个字母表示频率单位，“k”表示l03Hz，“M”表示l06Hz。必须说明的是，多数陶振“kHz”等级的却省掉了“k”字(比如480、455、500分别表示频率为480kHZ、455kHz和500kHz)，而只标“MHz”等级的（比如6.OM、10M、12M等），频率后面的第2位字母，即最后一位字母，表示误差等级。最后一个字母后面的数字，例如F2、F9、F16……里的2、9、16，表示产品系列号。

　　石英谐振器的振予材料为透明石英片，在石英片两边镀银并焊上引线作为电极引出，然后用金属、陶瓷等材料封装。其引脚也有2脚、3脚、4脚三种。在彩电中，副载波振荡器和CPU的时钟振荡器所用的晶振常为2脚的。国产石英谐振器标识多数由四部分组成。第一部分表示封装形式；第二部分表示晶体的切型；第三部分是数字，表示系列号，也就是频率范围（部分晶振数字后面还有字母A、B，表示负载电容。电容值不同，适合的谐振电路也不同，A表示适合串联谐振　　电路，B表示适合于并联谐振电路）；第4部分是数字和字母，单独另起一行，表示谐振频率。具体参见下表

　　晶振的型号众多，原则上频率相同的，都可以互换使用。但不是一个类型的，不能直接互换，需要间接互换。

　　上面已经提到，晶振有两个频率，一个是串联谐振频率，另一个是并联谐振频率。

　　有的晶振标的是串联谐振频率，以500kHz的陶瓷为例，500后缀为F、A、B、KBP均是按串联谐振频率标注的。这类晶振通常适用于压控振荡电路，比如彩电的行振荡电路。

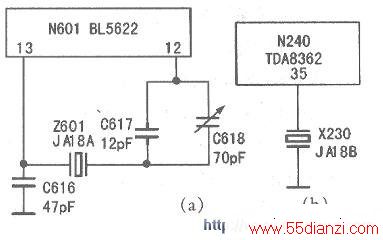

　　也有500后缀为E、P或干脆不标字母的，它们均是按并联谐振频率标注的。这类晶振适合于点频振荡电路，比如伴音中频变换电路中的本振电路：再比如，彩电副载波振荡电路常用的4.43MHzJA18型晶振，其中JA18A就是按串联谐振频率标注的，它的负载电容为16p左右，适用于串联谐振电路，见下图(a)。而JA18B则是按并联频率标注的，它的负载电容值理论上是无穷大，适用于并联谐振电路，见下图(b)。目前，新机型彩电多用并联谐振型晶振。

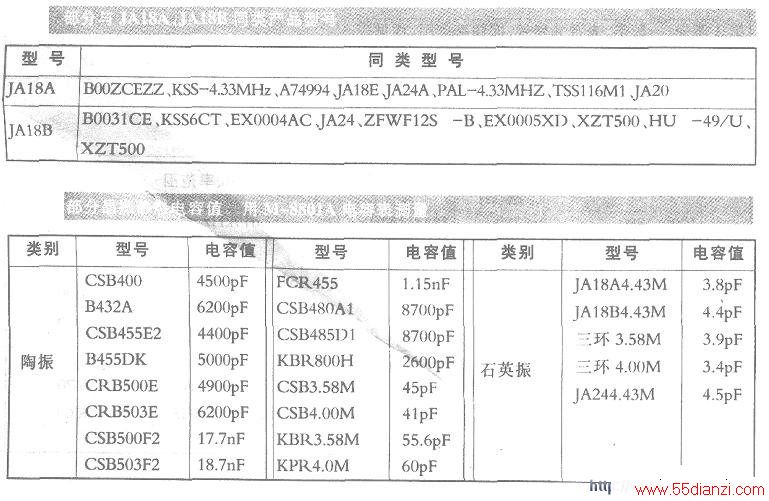

　　虽然晶振型号五花八门（特别是进口晶振），但经研究发现，同频率的晶振，总可以分为两类，即不是标注的串联谐振频率（暂称串联型），就是标注的并联谐振频率（暂称并联型）。那么，它们怎样间接互换呢？以下图为例，如果将下图b中的IA18B用在下图a电路中，可将C617换成3300pF瓷介电容，然后再微调C618，使图像有彩色，即代换成功（这仅是以JA18B为例，并不是所有的并联型晶振用在串联谐振电路中都并3300pF电容）。反之，若要将JA18A用在下图b电路中，可在JA18A与(35)脚间串一只68pF的半可调电容，调整半可调电容，可使图像出现彩色。当然，上述间接代换是在暂时无同类产品时的应急办法，采用同类产品效果会更好。下表给出部分JA18AJA18B的同类产品型号（含国外产品），供读者直接互换时参考。

　　下面介绍500kHz陶振的互换问题。上面已经提到，后缀为F、A、B的为串联型，它的负载电容较小，如用后缀为E、P系列或不标字母的并联型晶振去代换时，在晶振一只脚上串联一只82pF~lOOpF电容，再接入电路（最好用半可变电容调整），一般均可获得成功。若用串联型的F、A、B系列晶振去代换并联型E、P系列的，可在引脚两端并联200pF~400pF电容（要具体调整>。实际上，F类与E类晶振在市场上很好买，互换只是在应急条件下运用。顺便补充一点：行振中的503kHz与500kHz晶振可以通用，这是因为与晶振带宽几十千赫相比可忽略，况且有行AFC控制功能，通常不会使图像失步。

　　最后谈谈晶振的检测问题。在业余条件下，可先用万用表RxlOk挡测其漏电阻。正常情况下应为无穷大，否则说明损坏。还可用电容表或数字表电容挡测晶振两端的静态电容，优质品应该很稳定。据笔者实际检测的数值表明，同类别频率越高的晶振，其电容值一般越小，见下下表，供你检测时参考。

　　另外，用手轻弹晶振外壳，电容值不应变化，否则说明质量不良。有必要说明的是，不同厂家同型号产品的电容值有一定差距是正常的。
