功率三极管原理简介

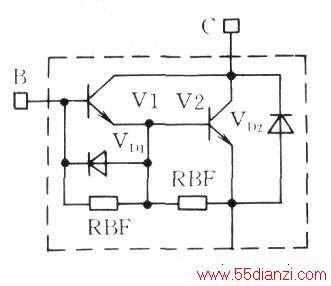

　　功率晶体管并不是我们常说的“大功率晶体管”，它本质上不是一只管，而是多晶体管的组合，其功率可达上千瓦，内部结构如下图所示。
　　
　　下图中晶体管Vl和V2组成达林顿结构，这样具有较高的电流放大系数。VD1为加速二极管，当输入端B控制信号从高电平变为低电平的瞬间VD1开始导通，这样可使Vl的一部分射极电流经过VD1流到输入端B，从而加快功率晶体管集电极电流的下降速度，即加速了功率晶体管的关断。VD2续流二极管可对晶体管V2起保护作用，当功率晶体管关断时，感性负载所存储的能量可通过VD2续流泄放，以保护功率晶体管不被反向击穿。功率晶体管主要用于变频器逆变电路，它具有耐压高、工作电流大、开关时间短、饱和压降低等特点。
