肖特基势垒二极管如何预防热击穿

　　普通二极管的正向压降约1V，而肖特基势垒二极管（下称SBD）的正向压降仅有0.5V。因此在低电压的DC／DC变换器中多采用SBD。但是SBD在正向压降低的反面。其反向电流大却成为其缺点，容易出现热击穿。

　　SBD的反向电流随温度的上升呈指数曲线增大。如右图所示，结温上升使反向电流增大→功率损耗增加→结温再上升→反向电流更大，结果是教热赶不上产热。最终导致热击穿。

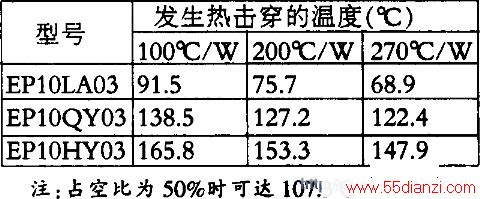

　　在下图所示电路中。开关管Trl在ON／OFF时。电流有两个回路：1.Trl→LI→RL。2.L1→RL→D1。如果D1发生热击穿，则来自Trl的电流。因D1的反向电阻下降而被分流。分流电流可达0.1A以上。如果反向电阻接近零。则负载RL，中将无电流流过。附表是几种SBD发生热击穿的结温。SBD周围的热阻越小。热击穿的可能也越小。

　　作为对策：1.增大散热器。2.加宽、加厚相连接的铜箔，3.良好的通风。4.远离其他发热体。
