色差分量接口

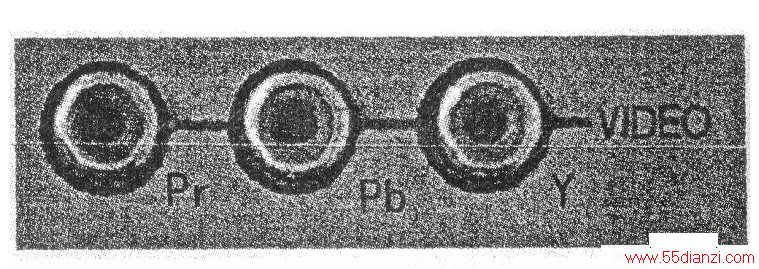

　　色差分量(Component)接口采用YPbPr和YCbCr两种标识：前者表示逐行扫描色差输出；后者表示隔行扫描色差输出。色差分量接口一般利用3根信号线分别传送亮／色和2路色差信号。这3组信号分别是：亮度以Y标注，以及三原色信号中的蓝色和红色两种信号（去掉亮度信号后的色彩差异信号），分别标注为Pb和Pr，或者Cb和Cr，在3条线的接头处分别用绿、蓝、红色进行区别。这3条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。下图是逐行扫描色差端口外形图。
