VGA接口

　　VGA接口就是计算机显卡上输出模拟信号的接口，也叫D-Sub接口。VGA接口是一种D型接口，上面共有15针脚，分成3排，每排5个，用以传输模拟信号。通过VGA接口，可以将计算机输出的模拟信号加到液晶彩电中。我们知道，在计算机内部是数字方式的图像信息，需要在显卡中的D/A（数字／模拟）转换器内转变为模拟R、G、B三原色信号和行、场同步信号，然后，通过VGA接口传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，然后驱动控制显像管生成图像。而对于液晶彩电、液晶显示器等数字显示设备，需配置相应的A/D（模拟／数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D两次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器理所当然，但用于液晶彩电、液晶显示器之类的数字显示设备，其转换过程的图像损失会使显示效果略微下降。
　　
　　VGA接口中的15针中，有5针是用来传送红(R)、绿(G)、蓝(B)、行(H)、场(v)这5种分量信号的。1996年起，为在Windows环境下更好地实现即插即用(PNP)技术，在该接口中加入了DDC数据分量。该功能用于读取液晶彩电EPROM存储器中记载的液晶彩电品牌、型号、生产日期、序列号、指标参数等信息内容。该接口有成熟的制造工艺，广泛的使用范围，是模拟信号传输中最常见到的一种端口。但不论多么成熟，它毕竟是传送模拟信号的接口。
　　

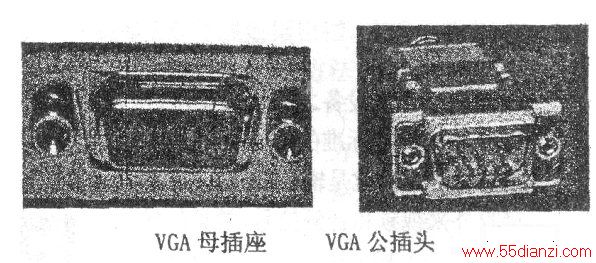

　　15针VGA接口中，显示卡端的接口为15针母插座，液晶彩电连接线端为15针公插头．如下图所示。

　　对于显示卡端的母插座，如果右上为第①脚，左下脚为第（15）脚，各脚功能如下表所示。
　　
　　其中①、②、③脚输出模拟信号，峰峰值为0.7V。
　　
　　接口的（13）脚为行同步信号／复合同步信号输入端，极性随显示模式的不同有所不同，TTL电平。接口的（14）脚为场同步信号输入端，极性随显示模式的不同有所不同，TTL电平。液晶彩电同步信号极性的设定是为了使液晶彩电能够识别出输入信号的不同模式。
　　
　　接口的⑨脚接PC的5v电源，使液晶彩电在联机未开机的状态下，通过⑨脚，将PC的5V电源加到液晶彩电的CPU和存储器，能够读取液晶彩电存储器的数据。
　　
　　接口的⑤脚为自检端，接PC地，用来检测信号电缆连接是否正常。一般来说，当信号电缆连接正常时，液晶彩电通过此端接PC地。由于⑤脚与液晶彩电的CPU的某一引脚相连，经液晶彩电CPU检测到低电平后，认为连接正常；当信号电缆连接不正常时（即液晶彩电处于脱机状态），液晶彩电的脱机检测脚为高电平（由上拉电源拉高），经液晶彩电CPU检测后，将显示脱机提示信息。

引脚 引脚名 定义 ① RED 红信号(75Ω，0.7 V峰峰值)   ② GREEN ③ BLUE 蓝信号(75Ω，0.7 V峰峰值) ④ RES 保留 ⑤ GND 自检端，接PC地 ⑥ RGND 红接地 ⑦ GGND 绿接地／单色灰度信号接地（单显） ⑧ BGND 蓝接地 ⑨ NC/DDC5 V 未用/DDC5 V 10 SGND 同步接地 11 ID 彩色液晶屏检测使用 12 ID/SDA 单色液晶屏检测／串行数据SDA 13 HSYNC/CSYNC 行同步信号／复合同步信号 14 VSYNC 场同步信号 15 ID/SCL 液晶彩电检测／串行时钟
