大多数嵌入式产品的显示终端都选择LCD，但在某些需要大屏幕显示的应用中，工业级LCD的价格比较昂贵，且现有的大屏幕显示器(包括CRT显示器和LCD显示器)一般都采用统一的15针VGA显示接口。三星公司ARM9芯片S3C2410以其强大的功能和高性价比在目前嵌入式产品中得到广泛的应用。
笔者在开发基于ARM嵌入式平台的血液流变测试仪的过程中，成功地利用高性能视频D／A转换芯片ADV7120，将S3C2410自带的LCD扫描式接口转换为VGA接口，使之能够驱动VGA接口的显示器。
1 VGA接口介绍
近年来，业界制定出了众多数字化的显示接口协议，较为典型的是DVI(Digital Visual Interface)。由于数字接口的标准还未统一，厂商支持各自的标准，导致数字接口的标准迟迟未定。VGA接口是一个模拟信号接口。作为在显示领域多年的接口标准，直到今天它仍是所有显示终端最为成熟的标准接口，现在某些高端的电视也支持VGA接口。

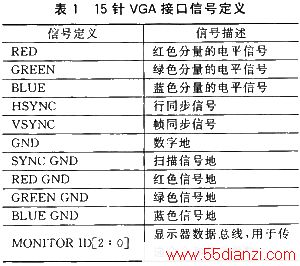

15针VGA接口信号定义如表1所列。除了2个NC信号、3根显示数据总线和5个GND信号，比较重要的信号是3个RGB彩色分量信号和2个扫描同步信号HSYNC和VSYNC。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰峰值电压为1 V。该标准定义的4个电平范围是：
白电平--+0.714 V；
黑电平--+0.054 V；
消隐电平--0 V；
同步电平---0.286 V。
2 S3C2410 LCD控制器简介
三星公司的ARM9芯片S3C2410功能强大，性价比高，在目前的嵌入式产品中得到了广泛的应用。S3C2410带有LCD控制器，可以很方便地控制驱动扫描式接口的LCD显示。
2.1 引脚功能信息
LCD控制器提供了扫描式数据传输引脚和时序控制引脚，具体描述如下：
VFRAME／VSYNC--LCD控制器和LCD驱动器之间的帧同步信号。该信号告诉LCD屏新一帧开始了。LCD控制器在一帧显示完成后立即插入一个VFRAME信号，开始新一帧的显示。
VLINE／HSYNC--LCD控制器和LCD驱动器之间的行同步脉冲信号。该信号用于LCD驱动器将水平线(行)移位寄存器的内容传送给LCD屏显示。LCD控制器在整行数据移人LCD驱动器后，插入一个VLINE信号。
VCLK--LCD控制器和LCD驱动器之间的像素时钟信号。LCD控制在VCLK的上升沿处送出数据，LCD驱动器在VCLK的下降沿处采样。
VM／VDEN--LCD驱动器的AC信号。VM信号被LCD驱动器用于改变行和列的电压极性，从而控制像素点的显示。VM信号可以与每帧同步，也可以与可变数据的VLINE信号同步。
VD[23：0]--LCD像素数据输出端口。
2.2 寄存器
S3C2410的LCD控制寄存器主要有：LCDCON1寄存器、LCDCON2寄存器、LCDCON3寄存器、LCDCON4寄存器、LCDCON5寄存器。这些寄存器的设置与显示屏信息、控制时序和数据传输格式等密切相关，在设计中需要根据显示设备的具体信息正确设置这些寄存器才能使S3C2410正常控制驱动不同的显示屏。
2.3 内部结构

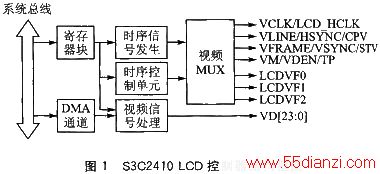

S3C2410的LCD控制器用来传输图像数据并产生相应的控制信号，由REGBANK(控制寄存器组)、LCDCD-MA(专用DMA)、VIDPCS(视频信号处理单元)、LPC3600和TIMEGEN(时序信号产生单元)组成，如图1所示。其中REGBANK包含17个可编程寄存器和几个256×16的调色板存储器，用来配置LCD控制器并设置相应的参数；而LCDCDMA提供了视频信号的快速传输通道，自动通过系统总线从系统帧缓存中取出视频数据并传输到视频信号处理单元；VIDPCS将专用DMA中取出的信号整形并提高驱动能力等处理后，输出到外部数据端口VD[23：0]；TIMEGEN和LPC3600负责产生LCD所需要的控制时序。
3 VGA接口设计
利用高性能视频D／A转换芯片ADV7120将S3C24l0自带的LCD扫描式接口转换为VGA接口，然后用带有VGA接口的显示器显示。
3.1 ADV7120简介
ADV7120是美国ADI公司生产的高速视频数模转换芯片，其像素扫描时钟频率有30 MHz、50 MHz、80 MHz三个等级。ADV7120在单芯片上集成了3个独立的8位高速D／A转换器，可以分别处理红、绿、蓝视频数据，特别适用于高分辨率模拟接口的显示终端和要求高速D／A转换的应用系统。
ADV7120的输入及控制信号非常简单：3组8位的数字视频数据输入端，分别对应RGB视频数据，数据输入端采用标准TTL电平接口；4条视频控制信号线包括复合同步信号SYNC、消隐信号BLANK、白电平参考信号REF WHITE和像素时钟信号CLOCK；外接一个1.23 V数模转换参考电压源和1个输出满度调节。只有4条输出信号线：模拟RGB信号采用高阻电流源输出方式，可以直接驱动75Ω同轴传输线；同步参考电流输出信号Isync用来在绿视频模拟信号中编码视频同步信息。
3.2 原理图设计
VGA接口的同步信号和LCD扫描式接口的同步信号是一致的。利用ADV7120可以方便地将S3C24l0的LCD扫描式接口转换成VGA接口，电路原理如图2所示。
S3C2410处理器接口中的同步扫描信号HSYNC和VSYNC直接接到VGA接口，VDEN信号(显示数据有效信号)则被用于控制ADV7120芯片。由于ADV7120对参考电平的要求精度很高，不能以电阻分压电路代替。在此采用了1.2 V电压基准芯片AD589来产生参考电压。该电路设计中需要注意的是，在PCB布板时要将模拟地和数字地分开。
4 S3C2410相关寄存器设置
以分辨率为640×480、刷新频率为60 Hz、16位彩色显示模式为例，根据图3所示VGA接口同步信号时序，介绍S3C2410中LCDCON1～LCDCON5寄存器的设置。
4.1 LCDCONl寄存器
LINECNT：行计数器的状态位。只读，不用设置。
CLKVAL：确定VCLK频率的参数。公式为VCLK=HCLK／[(CLKVAL+1)×2]，单位为Hz。笔者所用的硬件系统HCLK=100 MHz，640×480的显示屏需要VCLK=20 MHz，故需设置CLKVAL=1。
MMODE：确定VM的改变速度。在此选择MMODE=O，为每帧变化模式。
PNRMODE：确定扫描方式。选择PNRMODE=0x3，为TFT LCD面板扫描模式。
BPPMODE：确定BPP(每像素位数)模式。在此选择BPPMODE=0xC，为TFT 16位模式。
ENVID：数据输出和逻辑信号使能控制位。选择ENVID=1，为允许数据输出和逻辑控制。
4.2 LCDCON2寄存器
VBPD：确定帧同步信号和帧数据传输前的一段延迟时间，是帧数据传输前延迟时间和行同步时钟间隔宽度的比值，如图3，VBPD=t3／t6=1.02 mS／31.77μs=32。
LINEVAL：确定显示的垂直方向尺寸。公式：LINEVAL=YSIZE-1=479。
VFPD：确定帧数据传输完成后到下一帧同步信号到来的一段延迟时间，是帧数据传输后延迟时间和行同步时钟间隔宽度的比值，如图3，VFPD=t5／t6=0.35 ms／31.77μs=11。
VSPW：确定帧同步时钟脉冲宽度，是帧同步信号时钟宽度和行同步时钟间隔宽度的比值。如图3，VSPW=t2／t6=0.06 ms／31.77μs=2。
4.3 LCDCON3寄存器
HBPD：确定行同步信号和行数据传输前的一段延迟时间，描述行数据传输前延迟时间内VCLK脉冲个数，如图3，VBPD=t7×VCLK=1.89 μs×25MHz=47。
