变频器U/f线

　　变频器提供多条U/f线供用户选用。具体应用时应根据负载的低速特性通过功能参数的设置选用或设置相应的U/f线。
　　

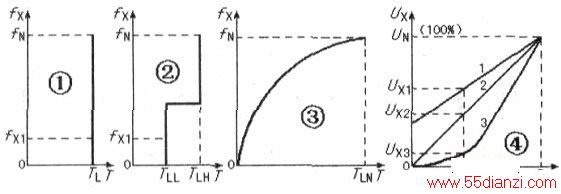

　　对于恒转矩负载，即不论转速高低，负载的阻转矩都不变，例如带式输送机，它要求电动机在低频运行时也有较大的转矩，如图1所示。这种情况U/f比应该选大一些，如图4中U/f线1．当频率为fXI时，把电压提升到UX1，即在低频运行时进行转矩补偿和提升。
　　
　　另一种负载在高低转速时阻转矩变化明显，例如离心浇铸机。这种设备只有在具有一定转速时才能把铁水灌入模具实施浇铸，浇铸完毕转为低速时由于没有了铁水，负荷很轻。其转矩特性如图2所示，即电动机在低频运行时不需要太大的转矩，U/f比可以选小一些。如图4中U/f线2，当频率为fXl时，电压为UX2就够了。
　　
　　第三种是二次方律负载，例如离心式水泵、风机，其负载机械特性如图3所示，低速运行时阻转矩很小，所以U/f比可以选更小一些，如图4中U/f线3，当频率为fX1时，把电压降低为UX3。即在低频运行时对转矩实施负补偿。
　　
　　以上实例说明，不同负载在低频运行时对U/f比的要求是不一样的。用户应根据负载的具体要求，通过预置或直接从变频器提供的多种U/f线中选择一种使用。
　　
　　在图4中，曲线2是电压与频率成正比例变化的U/f线，称为基本U/f线。
　　
　　若欲加大低频时的带负载能力，可在基本U/f线的基础上加大低频时的U/f比，称为转矩补偿或转矩提升。对于离心式水泵、风机类二次方律负载，变频器提供若干条负补偿的“低减U/f线”。图4中的曲线3就是一条具有一定负补偿效果的低减U/f线。
