通过变频器功能参数选用U/f线

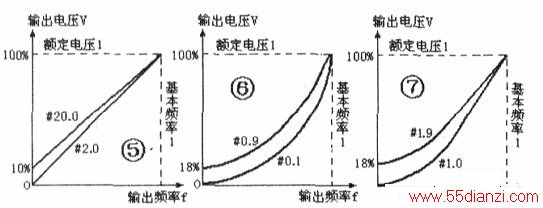

　　任何特性的U/f线选用，都必须通过功能参数的设置来实现。下面以富士C11S系列变频器为例介绍参数设置的方法，图5、图6和图7是几种转矩U/f线的示意图。图7左下角（低频区）的曲线陡度介于图5和图6相应部位之间，即比图6低频区更陡，而较图5低频区平缓些。图中“#2.0”标注的U/f线，是将参数F09设置为2．O时的曲线，其他前缀为“#”号的数字，含义与此相同。该变频器的F09参数名称是“转矩提升1”，将其设置成0.0，为自动转矩提升特性，即自动调整恒转矩负载的转矩提升值，使之在#2,0与#20．0U/f线之间自动调整变化。

　　
　　如果负载是离心风机、水泵类二次方律递减转矩设备，则参数F09设定值应在0.1~0.9之间，由于设定值可按0.1的间隔递增，所以这里共有9条U/f线可供选择，见图6。具体设置时应首先取较小值，若启动转矩不足，再逐渐增大，以免发生低频过激磁，甚至启动过程中跳闸。
　　
　　如果负载具有恒转矩特性，又不准备使用自动转矩提升功能，可将参数F09设置为2.0~20.0范围的某值，参见图5。这里共有181条U/f线供选择。设置原则依然是数值由小渐大，保证满足启动转矩即可。
　　
　　如果是介于二次方律递减转矩和恒转矩特性之间的其他负载，如图7所示，参数F09应在1.0—1.9之间选择。这组U/f线共有10条。
　　

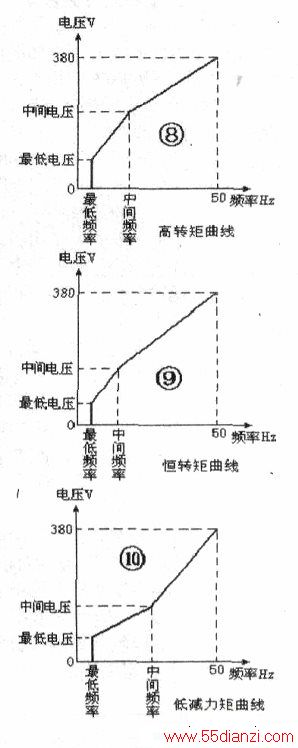

　　有的变频器，例如创世和海利普品牌，可将U/f线设置成折线形式，其中中间电压和中间频率对应着一个折点，最低电压和最低频率对应着另一个折点。图8~图10是海利普变频器设置了上述参数后得到的三种不同特性的转矩曲线。
