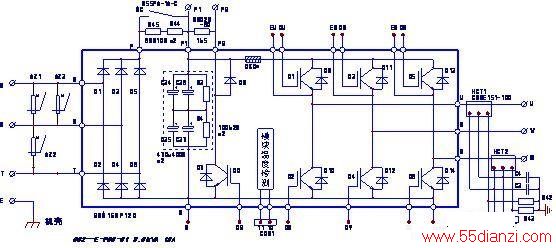

小功率变频器机型常采用一体化模块，制动单元和温度检测电路也集成在内了。上图Q0为制动开关管，该机器内置1.5k80W的制动电阻一只，并预留了P1、PB制动电阻的接入端子，当内置制动电阻不足将将再生能量消耗掉时，可外接辅助制动电阻，进一步加大消耗量。因制动电阻为线绕式电阻，有一定的电感量存在，接入D8，提供Q0截止期间的续流，保护制动开关管的安全。
制动控制信号的来源有二：
1、由CPU根据直流回路电压检测信号，发送制动动作指令，经普通光耦或驱动光耦控制制动开关管的通断。制动指令可能为脉冲信号，也可能为直流电压信号；
2、由直流回路电压检测电路，处理成直流开关量信号，直接控制光耦器件，进而控制制动开关管的开通和断开。
制动开关管的控制电路如下图：
