正弦波振荡器是指不需要输入信号控制，就能将直流电转换为特定频率和振幅的正弦交变电压（电流）的电路。它由四部分组成：放大电路，选频网络，反馈网络和稳幅电路。常用的正弦波振荡器有电容反馈振荡器和电感反馈振荡器两种。后者输出功率小，频率较低；前者可以输出大功率，频率也较高。
正弦波振荡器广泛用于各种电子设备中。此类应用中，对振荡器提出的要求是振荡频率和振荡振幅的准确性和稳定性。此外，正弦波振荡器还用作高频加热设备和医用电疗仪器中的正弦交变能源。这类应用中，对振荡器提出的要求，主要是高效率和足够大的交变功率，而对振荡频率的准确性和稳定性一般不作苛求。

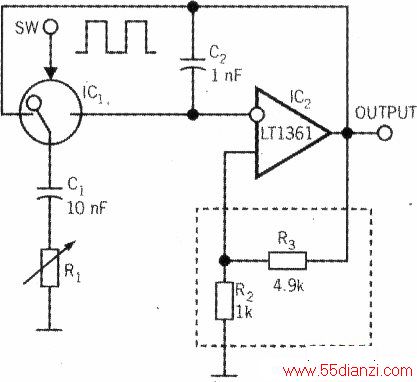

为了改变正弦波振荡器的频率，可使用一对同轴可变电阻器，以满足振荡器的平衡条件。这一制约条件，导致调谐范围的种种问题。附图所示的正弦波振荡器不存在上述缺点，在这一正弦波振荡器中，输出频率只与接地电阻器R1的阻值有关，仅仅使用可变电阻器R1，就可在很宽的频率范围内对它进行调谐。该振荡器无需进行平衡，所以不存在匹配问题，与大多数经典的正弦波RC振荡器一样，该振荡器由一个运算放大器IC2和两个反馈回路组成。在附图中，一个反馈回路是采用两个固定电阻器R2和R3，是与频率无关的正反馈回路；另一个反馈回路则是与频率相关的，使用了电容器C1和C2，可变电阻器R1，以及加到SW输入，周期性方波脉冲序列驱动的单刀双掷模拟开关IC1。
假设开关频率FS=1/T远高于振荡器频率，又假定脉冲宽度T为开关周期的一半(t=0.5T)，则与频率相关的反馈回路的近似电压传递函数为：
件与Rl无关。因此，控制接地电阻器Rl只会引起振荡频率变化，而不会影响振荡条件。这种情况使振荡器可以在很宽的频率范围内调谐，并且保持其输出波形。
PSpice仿真证实：只要将R1从1.2 MΩ变化到1.2 kΩ，就能在三倍频程(20Hz ~20kHz)内调谐振荡频率。本设计中，IC2采用LT1361.R2 =1kΩ,R3 =4.9kΩ,C1=10nF，C2=1nF，FS=500 kHz。输出电压幅度为3.2—3.3V。总谐波失真在0～100kHz波段内不超过3％。值得注意：因为振荡频率是与可变电阻器的电导（G1=1/R1）成正比，所以可以把振荡器用作线性宽频带电导一频率变换器或者电阻一周期变换器。
