[转贴]数码寄存器
数码寄存器可由
RS、
D和
JK触发器组成。图Z1501是一个由

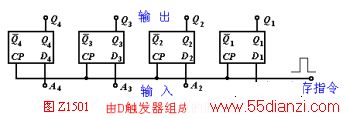

D触发器组成的四位数码寄存器的逻辑图。
![](/55dz_dzwz/UploadPic/2015-12/2015121301736211.gif)
若数码
A4、
A3、
A2、
A1已被送到相应触发器的D端,当寄存指令(正脉冲)来到后,数码送入触发器。四个触发器输出端
Q4、
Q3、
Q2、
Q1的电平分别等于输入端
D4、
D3、
D2、
D1的电平,这时数码
A4
A3
A2
A1就被寄存起来。只要没有新的寄存指令,触发器的状态就不会改变,换言之,数码
A4
A3
A2
A1在寄存器中一直保持到下一个寄存指令到达时为止。

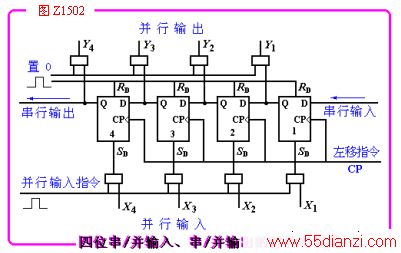

显然,图Z1501所示的寄存器采用了并行输入--并行输出的方式。
