译码器电路

    将代码表示的原意"翻译"出来的过程叫译码，实现译码功能的电路称为译码器。
二──十进制译码器用途较广，其作用是把二进制代码译成十进制数字。实用中，常需直接显示出十进制数字。为此：可采用发光二极管（LED）、液晶（LCD）显示器以及荧光数码管等器件。由LED构成的数码管示意图如图Z1303(a)。可见，这种数码管共有七段笔划，每一段为一发光二极管，分别用a～g的7个字母表示。七段LED显示的0～9这十个数字的字型，如图Z1303(b)所示。七段LED又有共阴连接和共阳连接二种方式，如图Z1303(c)所示，图中的a～g为段信号输入端，以保证能按要求使相应的LED发光。图中的D为位信号输入端， 借以确定该位的数码管是否能发光。例如，在共阴接法中，当D接高电位时，数码管不会发光；在D接低电位时，数码管才可能发光。BCD─七段LED(共阴)译码器的真值表如表Z1302所示，这里，某段输入信号为"1"时，该段LED发光，且伪输入当任意项处理。
   由上表并经化简，可得a～g段的最简式为：
      　　　　　　　　　　　

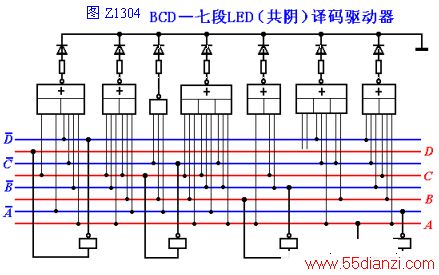

    根据以上逻辑表达式，可画出BCD─七段LED（共阴）译码驱动电路如图Z1304所示。图中，与发光二极管串联的电阻是限流电阻，改变该电阻可改变LED的发光强度。
　　　　　　　　　
