译码器是数字电路中用途较多的一种多输入、多输出的组合逻辑电路。译码器不仅用于代码的转换、终端的数字显示，还可用于数据分配、存储器寻址和组合控制信号等场合。
译码器有两类，其一是代码转换译码器，其二是显示译码器。在数字系统的内部，若有两部分电路使用不同的代码，而需代码转换电路作为它们的桥梁，以便协同工作而组合成的代码转换译码器（如BCD码到十进制译码器）；把输入二进制代码译成时应的输出信号，组成的代码变量译码器。显示译码器主要用来驱动各种显示器件如LED（发光二极管数码显示器）、LCD（液晶显示器）等。
下面主要介绍3线~8线变量译码器74LS138数字集成电路（属于TTL标准封装），以及其行扩展的4线～16线译码器电路。
1.3线～8线变量译码器74LS138
右图是74LS138的引脚图，共有16个引脚。下图是由74L138组成的3线~8线变量译码器电路。
从下图看出，该译码器电路有三个地址输入端A、B、C和8个译码输出端Y0～Y7。另外，该译码器还有三个使能端(又称选通端)Gl、G2A和G2B，只有当Gl=l、G2A=0、G2B=0同时满足时，才允许电路译码，三个条件中任何一个不满足时，电路就禁止译码。所以图2中，将G2A、G2B接电源的地端(0V)；Gl接电源的正端(+5V)。因此该电路已是完整的可实时工作的3线～8线译码器。注意：74LS138设置的多个使能端，其目的是使译码器能被灵活组成各种应用电路，例如译码使能端GB2，当74L138用于数据分配时，C2B用于数据输入之用，GB2又称作数据输入端。
2.74LS138的功能

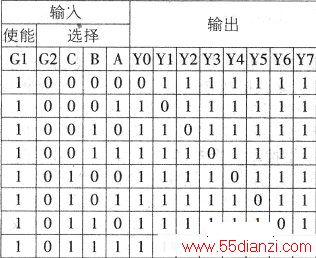

附表是3线～8线变量译码器74L138的功能表。从功能表看出：当该译码器的三个地址输入端A、B、C为000（输入）时，其译码输出端仅有一个YO为“0”状态，其余的输出都为“l”状态。从功能表的其它输入、输出可知，只有输出变量标号与对应的地址输入代码相等的输出端才为“0”状态，而其余输出都为“1”状态。所以“0”状态才具有选择功能，而“l”状态无选择功能。这种输入、输出的关系，自然完成了译码的功能，达到了集成块端口的扩展功能。
3．译码器的扩展

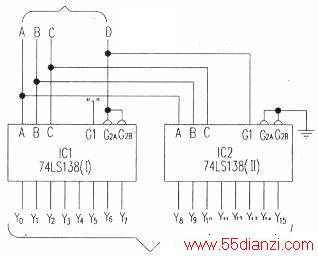

利用译码器的使能端，可以扩展译码器的规模，如下图所示，该图示出了用两块3线罐线译码器(74LS138)构成的4线～16线译码器。由IC2的地址码A、B、C提供的地址送到IC1译码器的地址输入A、B、C，ICI最高位地址码D连接到IC1的G2A、G2B和IC2的Cl。当D=1时，IC2就具有译码功能，并译出Y8～Y15且与A、B、C状态对应，完成4线(A、B、C、D～16线的扩展功能。这里的扩展电路主要用于说明74LS138的使能端的用途，实际上4线～16线译码器有现成的集成块，读者需要时可直接选用4线～l6线译码器74154（TTL标准封装-24引脚）集成电路，无需选用下图的电路图。
