功放管的三种工作状态

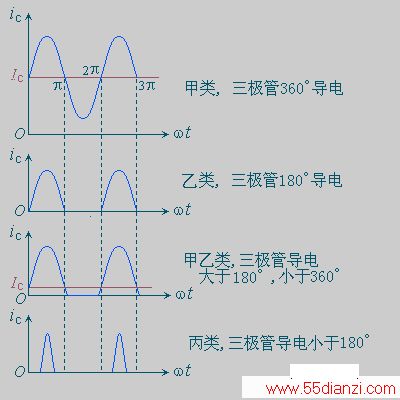

低频功率输出级按功放管的工作状态为甲类、乙类、丙类三种。

它们各有特点：



(1).甲类功率输出级主要优点是失真小，主要缺点是效率低。

它的输出功率Po，电源功耗PD,集电极最大功耗PCMax和效率分别为：

Po=Ec2/2RL PD=2Ec2/RL

Pcmax=2Ec2/RL=4Po η= Po/ PD=1/4=25%

(2).乙类功率输出级的主要优点是效率高，主要缺点是存在严重交越失真。

它的输出功率Po,电源功耗PD,集电极最大功耗Pcmax和效率分别为：

Po=Ec2/2RL PD=2Ec2/πRL

Pcmax=2Ec2/π2RL? 0.4Po η= Po/ PD=π/4=78%

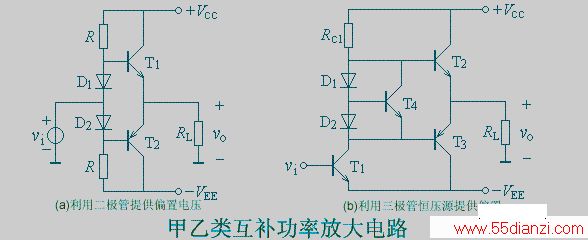

(3).甲乙类功率输出级吸收了甲类乙类的优点，因而得到广泛应用，

但其电路结构比甲类乙类复杂。如下图：
