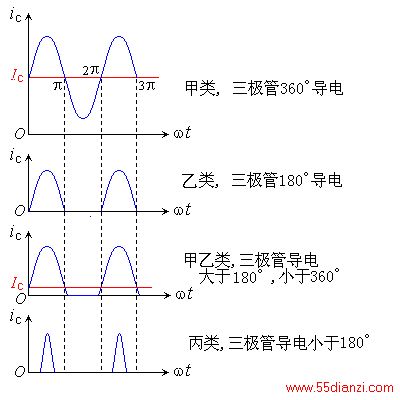

低频功率输出级按功放管的工作状态为甲类、乙类、丙类三种。
它们各有特点：
(1).甲类功率输出级主要优点是失真小，主要缺点是效率低。它的输出功率Po，电源功耗PD,集电极最大功耗Pcmax和效率分别为：
Po=Ec2/2RL PD=2Ec2/RL
Pcmax=2Ec2/RL=4Po η= Po/ PD=1/4=25%
(2).乙类功率输出级的主要优点是效率高，主要缺点是存在严重交越失真。它的输出功率Po,电源功耗PD,集电极最大功耗Pcmax和效率分别为：
Pcmax=2Ec2/π2RL» 0.4Po η= Po/ PD=π/4=78%
(3).甲乙类功率输出级吸收了甲类乙类的优点，因而得到广泛应用，但其电路结构比甲类乙类复杂。如下图：
(a)利用二极管提供偏置电压 (b)利用三极管恒压源提供偏置 甲乙类互补功率放大电路 Po=Ec2/2RL PD=2Ec2/πRL
