④译码和显示电路：由6个 74LS247 IC10，IC11，IC12，IC13，IC14，IC15，IC16和6个 数码管 组成。
⑤时间校准电路：其作用是当计时器刚接通电源或走时出现误差时，实现对“时”、“分”、“秒”的 校准，由四2输人与门74LS08、四2输入或门 74LS32 、四2输人或非门 74LS02 等组成。

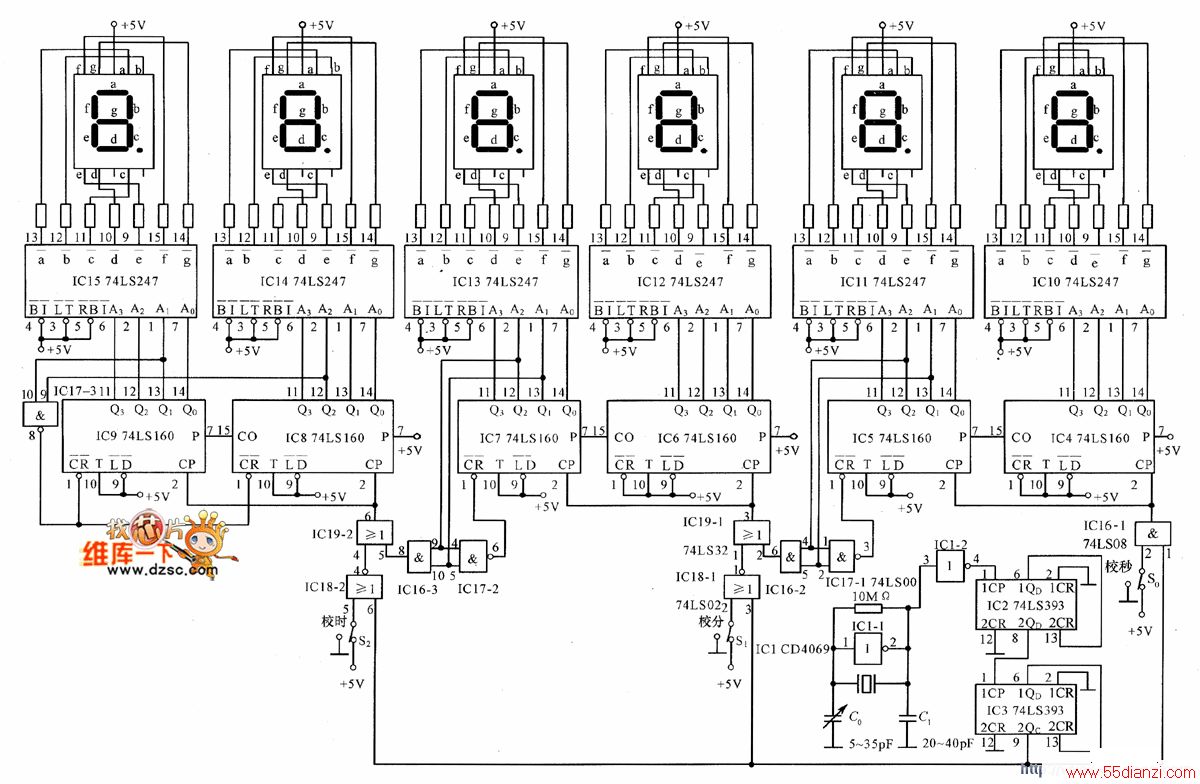

图4 数字钟电路
