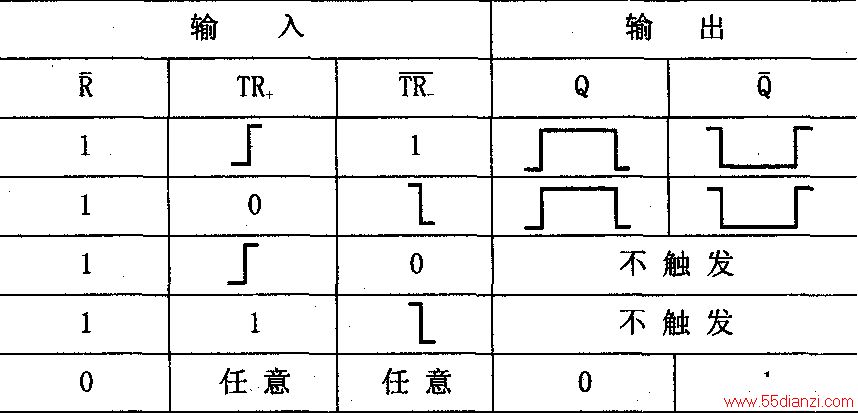

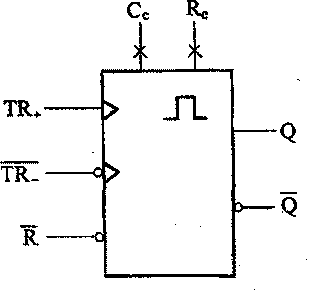

(1)单稳态触发器电路符号如下图所示。单稳态触发器一般具有两个触发端：上升沿触发端T艮和下降沿触发端TR；具有两个输出端：Q端和Q端，其输出信号互为反相。另外，还具有清零端R，外接电阻端Re，外接电容端Ce。在单稳态触发器TR端输入一个触发脉冲，其输出端即输出一个恒定宽度的矩形脉冲，该矩形脉冲的宽度由外接定时元件Re和Ce的大小决定。下表为单稳态触发器真值表。
(2)单稳态触发器的特点是具有两个输出状态：稳态和暂稳态。稳态时输出端Q=0。在输入脉冲的触发下，电路翻转为暂稳态，Q=1，经过一定时间后又自动回复到稳态(Q=0)。
