(5)一般边沿触发输入端，触发脉冲的上升沿起作用。边沿触发输入端常见于各类触发器的触发端，以及各种时序电路的时钟脉冲输入端。例如：

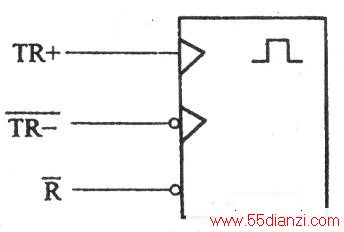

①下图所示单稳态触发器的正触发端TR+，当触发脉冲的上升沿作用于TR+端时，单稳态触发器被触发翻转为暂稳态。
②D触发器中，时钟脉冲输入端CP是边沿触发输入端，D触发器在时钟脉冲上升沿的触发下动作。
(6)反相边沿触发输入端，触发脉冲的下降沿起作用。反相边沿触发相当于在边沿触发输入端前加入了一个反相器。例如：
①下图所示单稳态RT的反-触发器的负触发端TR的反-，当触发脉冲的下降沿作用于TR-端时，单稳态触发器被触发翻转为暂稳态。
②JK触发器中，时钟脉冲输入端CP是反相边沿触发输入端，JK触发器在时钟脉冲下降沿的触发下动作。

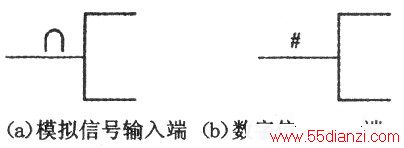

(7)其他输入端。在数字电路系统中，有时也会处理或传输模拟信号，因此，必要时在电路图中相关的输入端旁加注字符，如下图所示。“⌒”表示模拟信号输入端；“#”表示数字信号输入端。

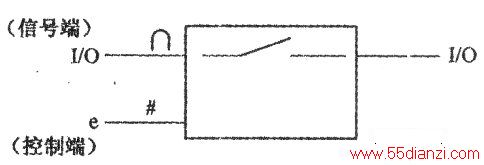

例如下图所示模拟开关的输入端中，信号端标注有“⌒”，表示这是模拟信号输入端；控制端注有“#”，表示这是数字信号输入端，模拟信号在数字信号的控制下接通或断开。
6．怎样识别输出端引脚

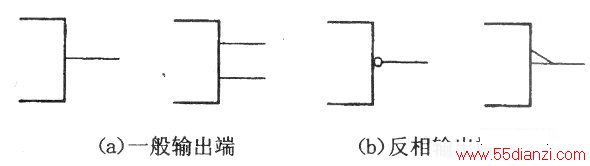

数字电路输出端可分为一般输出端和反相输出端，如下图所示。
(1)一般输出端，数据信号以原码的形态输出。例如：

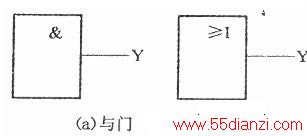

①门电路的输出端，标注有字符“Y”，如下图所示。
②触发器的输出端，标注有字符“Q”，如下图所示。
③加法器的输出端中，“和”输出端标注有字符“S”，“进位”输出端标注有字符“Co”，如下图所示。

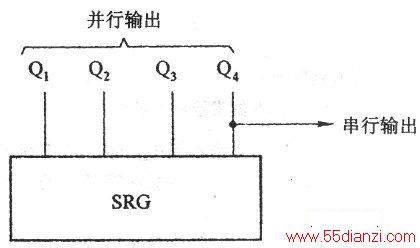

④移位寄存器的输出端中，并行数据输出端标注有“Ql、Q2、Q3、Q4…”字符，其中最后一位并行数据输出端也就是串行数据输出端，如下图所示。
(2)反相输出端，数据信号以反码的形态输出。例如：

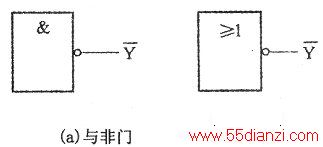

①门电路的反相输出端，标注有字符“Y”，如下图所示。这相当于在基本门电路后面加接了一个非门。
②触发器的反相输出端，标注有字符“Q”。
③译码器的多个反相输出端，分别标注有字符“Y1的反”、Y2的反、Y3的反…”，如下图所示。
7．怎样识别非逻辑引脚

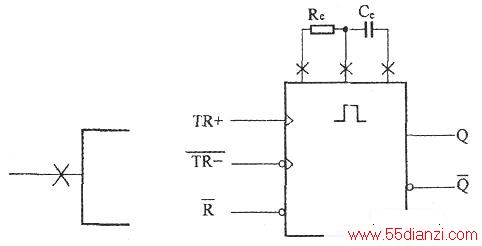

有些数字电路还具有若干外接电阻、电容、晶体等连接的连接端，在电路图中用一个“x”符号标注，如下左图所示。例如，下右图所示的单稳态触发器中，其上部连接外接电阻Re和外接电容Ce的引脚，即为不属于逻辑连接的连接端。
