数字电路的输入电平不允许超出电源电压,否则器件可能因通过大电流而导致烧毁。

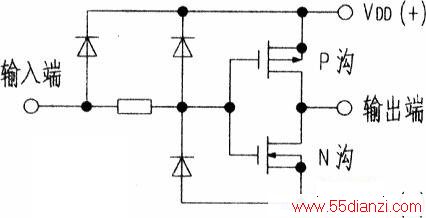

CMOS数字电路的每一个输入端均设置了二极管——电阻双向保护网格,如下图所示。但由于数字电路输入阻抗很高,静电荷会在高阻抗的输入管脚上积聚,当达到一定数值时就会击穿电路导致损坏。
当器件的输入端需要连接较长的引线时,应串入Sk~lOk的电阻,以抑制因长线具有较大的分布电容和电感而可能引起的振荡电压,保护输入网格不被过高的振荡电压烧坏。另外,如需要在输入端对地接人大容量的电容时,为避免电容放电烧坏器件内保护二极管,亦同样需要串入5k~10k的保护电阻。电路系统在工作时,一般应先接通电源后再加入输入信号,否则亦会使保护网格遭到损坏。而如果输入信号源与电路采用双组电源,则应先开启电路电源并且最后关闭电路电源。
