不少高楼生活的火腿，由于物业管理问题，不能安装常规的短波天线，利用钓鱼竿来制作阳台天线、窗台天线，一直是这些火腿的热门话题，让我们一起来探讨一下吧。以下是几种钓鱼竿天线原理图！

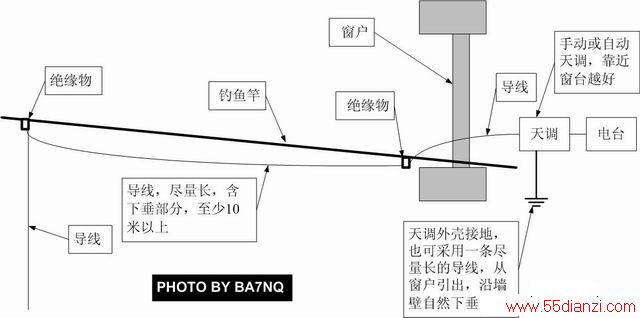

图（1）
图（2）
这是平面图。
图（3）

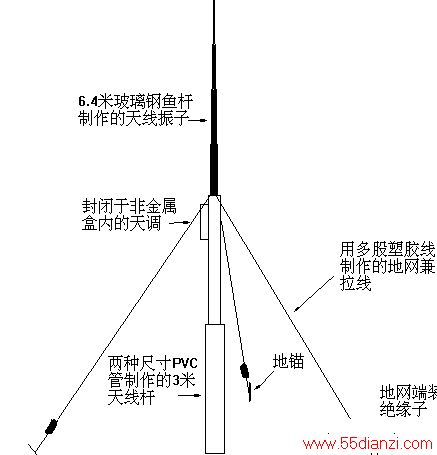

鱼竿天线 ---- 长线天线（LONGWIRE）这是典型的长线天线，导线主体的长度越长越好，通过天调，可以工作在多个波段。这种天线的优点是，调试简单，可工作在多个波段。缺点是，效率低。
ICOM的AH-4，AT-120等，如果DIY，可以按上面的图纸制作。
图（4）

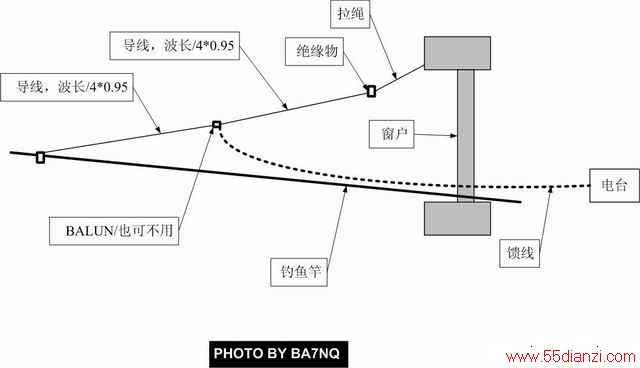

这是利用钓鱼竿制作的V型偶极天线。
偶极天线有两个臂，一臂从窗口顶部拉到钓鱼竿的末端，另一臂丛钓鱼竿的末端自然下垂。两臂引到BALUN后，通过馈线接到收发机上，BALUN也可不用。
每臂的长度是 波长 * 0.25 * 0.95，例如你要做21兆的天线，21兆的波长是15米，那么，15 * 0.25 * 0.95 = 3.56米，这只是一个理论数值，在实际制作的时候，需要对每臂适当裁剪，直到驻波最小。
这个天线是一个典型的DP天线，效率要比上面的长线天线方式高，不需要天调，缺点是只有一个波段。
图（五）

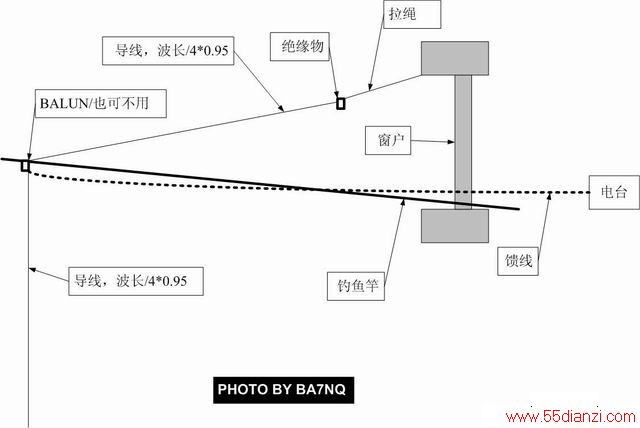

这是利用钓鱼港拉DP天线的第二种方法。
与第一种方法相比，这种不采用一臂下垂的方法，所以，这种方式，更容易受到钓鱼竿长度的限制，能够工作的波段少些，但不用下垂，楼层低的朋友可以使用。
图（六）

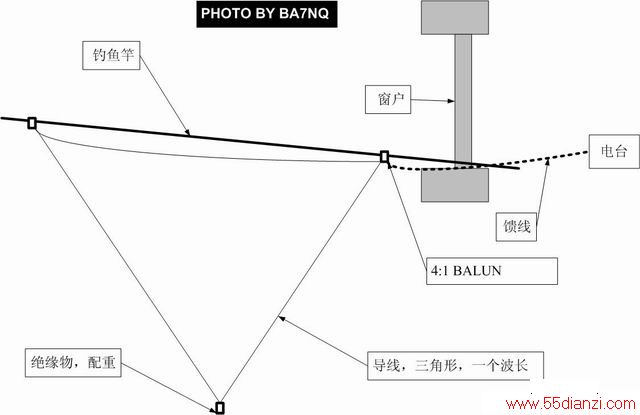

是用钓鱼竿做 Delta-Loop （三角形）天线，用长度为一个波长的导线，拉成接近等边三角形状便可以。例如，你要工作在21兆，即15米波，那么，导线的长度为15米，在调整的时候，适当裁剪导线的长度，将SWR调至最小。
该天线谐振的时候，阻抗接近300欧姆，所以要先通过一个4:1的BALUN进行匹配。
如果接上天调，还可以调到邻近的几个波段使用。
我住在小区的四楼，架楼顶天线是不可能的，我试过用十一米长的鱼竿天线，不论我用尽所有网上或书本上所有的资料去改做调试，效率都是非常低的（可能本人水平低吧），最近买一套单波段车载阳台两用的
BD6LM短波天线，效率及其它方面都好过鱼竿天线很多。。。。。。。
欧洲，台湾，江苏，泰国，日本，湖南等都接收到不少电台，现在我都不想再搞鱼竿天线了，搞鱼竿天线麻烦，又效率低。。。。。。

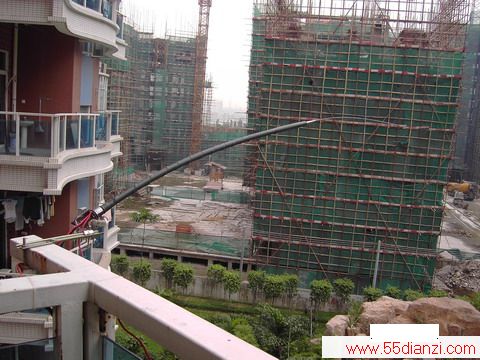

这是我在家里阳台上装的BD6LM阳台车载两用天线。
转贴一篇好文章与各位HAM友分享：
最近，在大城市有了短波无线电设备的业余爱好者日渐增多，但苦于条件限制无法架设短波天线。本人在2002年第12期和2003年第2期《无线电》杂志及２００３年第１期协会会刊上发表了《渔杆天线的制作》文章后，收到一些读者发来的信件及电话，提出了各种问题，现在一并做出解答。
一．问：渔杆天线为什么要做成5米长？可不可以做成2米长？ 或长于5米？
答：天线的长度分物理长度和谐振长度，它可以是1/8，1/4，1/2，3/4，4/3波长。谐振长度越长，发射效率越高，我就是这样认为的。这根渔杆天线是在7M发射的水平单波段天线，5米长是7M波长的1/8，不能再短了！你可以把7M天线做成2米长甚至更短，但这是没有效率的，你也可以做的长于5 米，但安装有困难，也不安全。
二．问：可不可以用2根10米长的渔杆挑起2根10米长的铜线， 分出角度，伸出阳台发射岂不省事？
答：这不成了“倒V”天线的形式了，我认为不妥，第一，它是平衡天线，要加“巴仑”才能匹配。第二，一个倒下的“倒V”天线它的幅射角完全改变了。电波一路上天，一路入地，能有效率吗？
三．问：做渔杆天线的材料必须是玻璃钢的吗，别的材料行不行？
答：可以用玻璃钢渔杆，也可以用电工穿线的PC管，或有机玻璃棒，但绝对不能用碳素渔杆或含金属材料的管材。
四．问：对于绕制天线的铜线线径有何要求？
答：它的加感线圈可用1MM2或2MM2铜线，其它的越粗越好。
五．问：这根渔杆天线可不可以做成多波段发射天线？
答：这根渔杆天线在7.050M调好了，在21.180发射是没有问题的，因为21M是7M的3倍频。可自然谐振。如果在14M发射，可用天调把驻波调下来。
六．问：渔杆天线为什么水平安装，可不可以把它竖起来直立安装？
答：我认为，在HF段直立天线效果不佳是不争的事实，因为它易受各方面干扰。而且五米长渔杆直立安装有难度，并且摇摇晃晃很不安全。
七．问：对于渔杆天线的安装环境有何要求？我住的是平房，可以安装渔杆天线吗？
答：本人认为业余无线电爱好者，采用的短波天线形式首先应考虑“半波平行偶极”天线，其次是“倒V”天线，实在没有办法再考虑渔杆天线，但前提是要有一定的高度，起码是在4层楼以上，才能取得好的通联效果。
最后，本人说一点制作天线的体会，天线是试出来的，不是算出来的，别人的经验在你那不见得适用，经过大胆突破反复试验，我相信业余无线电爱好者也能做出通连效果俱佳的天线。来自：聊聊技术：“渔杆天线的制作”文章问答

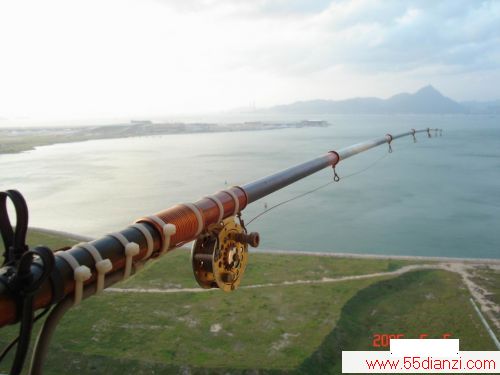

送上VR2师公( VR2MK )鱼竿天线

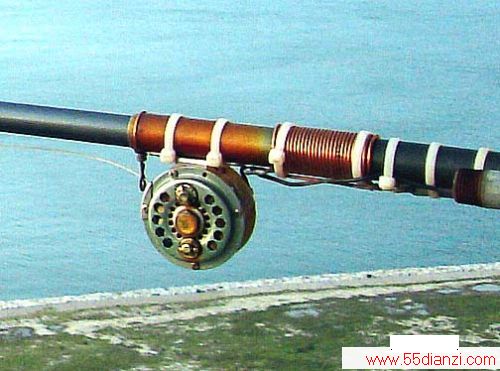

下图是BG7LHY
的3波段鱼竿天线 ：
