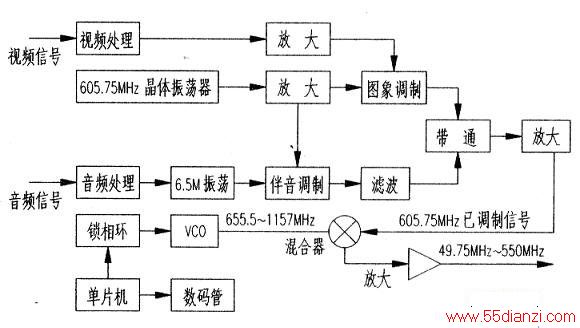

隔频捷变型调制器如下图所示。隔频型捷变有线电视调制器是将视频信号和音频信号直接调制多605.75MHz的载频上去,然后调制的信号再和一个由频率合成器产生的可以从655.5MHz到1157MHz进行变化的信号在一个混合器中相混合,混合后相加的信号(605.75MHz+655.5MHz至605.75MHz+1175MHz)其和远远大于550MHz,对有线电视系统没有影响;混合后相减的信号(655.5MHz-605.75MHz到1157MHz-605.75MHz)其差即49.75MHz至550MHz就是我们需要的频道信号了。655.5MHz至1175MHz的信号是由一个受单片机控制的频率合成器产生的,550MHz内所有电视频道的数据都存储在单片机里,使用调制器时只要边观看数码管边调整频道加减按键就可以了。
