天线的种类和方向性

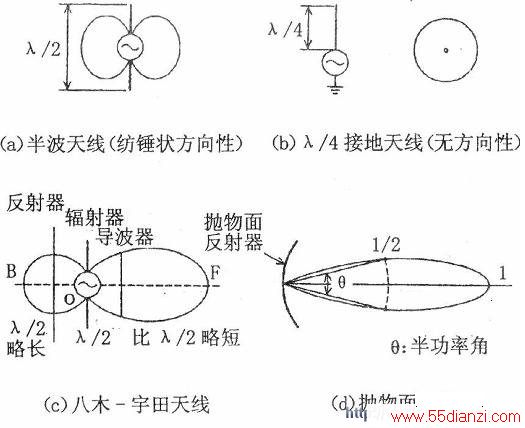

　　下图(a)示出半波长天线的方向性，下图(b)示出λ/4接地天线的方向性。
　　
　　下图(c)所示的八木一宇田天线是在半波天线的前方增设了一个称为导波器的略短于λ／2的导体，后方增设了一个称为反射器的略长于λ/2的导体而构成的，具有指向导波器前方的方向性。
　　
　　下图(d)所示的抛物面天线能把电波收集到抛物面的焦点上，多用于微波波段。它具有尖锐的方向性，但缺点是对于较长的波长，天线体积太大。
