例三：二阶电路的仿真：观察RLC串联电路的方波响应，其中f=1KHz，R=5KΩ，L=10mH，C=0.022uF。改变电阻R值，观察电路在欠阻尼、过阻尼和临界阻尼时Uc波形的变化。
目的：进一步学习在PSpICe仿真软件中绘制电路图，掌握激励符号的参数配置、分析类型的设置。深入理解Probe窗口的设置。
步骤：1. 绘制电路原理图（所要绘制图如17－1所示）

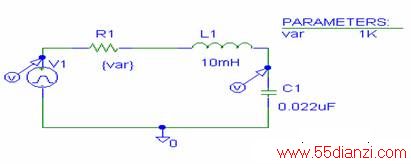

图17－1 电路原理图
进入[Schematics]主窗口，绘出所示电路原理图。
用鼠标单击绘制[Draw]中的取新元件( Get New Part)项，再单击对话框中元件库(Libraries)的浏览(Browse)。取出电阻R1、电感L1、电容C1、接地端EGND、PARAM符号以及信号源V1为脉冲型电压源VPULSE。把元件放在所需位置，在[Draw]对话框里选择(Wire),用鼠标画线将元件连接起来，这样电路图的初绘就完成了。
然后进行元件参数设置。用鼠标双击相应元件或在编辑[EDIT]菜单中用鼠标单击性质(Attribute)对话框，对相应的参数进行修改（也可以用鼠标双击相应元件处的参数框进行修改）。其中脉冲型电压源VPULSE的参数为V1（起始电压）为0V，V2（峰值电压）为5V，TR（上升时间）为1uS，TF（下降时间）为1uS，PW（脉冲宽度）为500uS，PER（周期）为1mS。
为了观察V1及C1的波形，可选择Markers=>Mark Voltage/Level取出电压输出标识，指向V1及C1。起名存盘。
2. 在本例中，要进行时域分析即瞬态分析（Transient）和参数扫描分析（Parametric）。
参数扫描分析通常与其他分析类型（如直流分析、交流分析、瞬态分析等）配合使用，它可以使电路中的某一元件的值按一定方式变化，目的是为了分析电路参数变化时，输出特性曲线或特性参数如何发生变化。它的参数表与直流扫描分析的参数表基本类似，各参数含义也相同。不同之处在于，它用于电路中所有分析类型，而直流扫描分析仅用于直流分析。
在[Schematics]主菜单下，用鼠标单击分析[Analysis]中的设置(Setup)，选中Transient设置（在选项前的小框内打勾）,将其时间间隔（Print Step）设为20ns及长度（Final Time）为1ms。Step Ceiling是软件内部计算时间间隔，不用管它。在Parametric中，扫描变量仍为全局变量var，可以选择线性扫描，线性扫描的起点设为1P，终点为5K，步长为500；或者取值扫描，取不同的电阻值，以观察无阻尼、欠阻尼、过阻尼和临界阻尼状态下的各种波形。
3. 启动分析后，在Probe窗口观测波形如图17-2，可以观测到电路在欠阻尼、过阻尼和临界阻尼时Uc波形的变化。

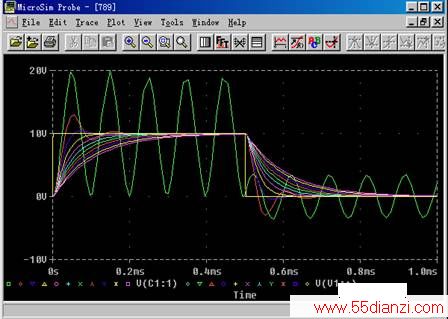

图17-2 二阶电路的分析结果
注：由例三引出的对一阶电路的仿真，如图17-3。其绘制方法与分析设置同例三。分析结果为图17-4所示。
图17-3 一阶电路原理图
图17-4 一阶电路的分析结果
例四：模拟电子线路中的最为简单的二极管整流电路仿真。
目的：希望借此使大家了解PSpice在模拟电子电路仿真中的应用方法。
步骤：1. 绘制电路原理图（如下图17－5所示）
图17－5 电路原理图
首先在Windows界面下的PSpice程序组中双击[Schematics]，进入原理图编辑。
用鼠标单击Draw=> Get New Part, 取出电阻R，系统自动命名为R1；正弦电压源VSIN，系统自动命名为V1；取出二极管D1N914，系统自动命名为D1；取出地线EGND，系统自动设置为0点。
把元件放在所需位置，在[Draw]中选择(Wire),用鼠标画线将元件连接起来，这样电路图的初绘就完成了。
然后进行元件参数设置。用鼠标双击相应元件或在编辑[EDIT]菜单中用鼠标单击性质(Attribute)对话框，对相应的参数进行修改（也可以用鼠标双击相应元件处的参数框进行修改）。其中，正弦电压源(Vsin)：起始电压(Voff)为0；幅值电压(Vamp1)为10；频率(Freq)10K；电阻R1：Value电阻值为100。
其中，电压、电阻、频率的单位缺省值分别为伏特、欧姆和赫兹。参数确定后，可用鼠标双击需要标注的节点连线，在LABEL 内输入数字（节点数）即可。至此，原理图编辑就结束了。
2. 仿真计算
首先进行仿真分析的设置。本例的仿真内容为瞬态分析，在[Schematics]主菜单下，用鼠标单击分析Analysis=>Setup，选中瞬态分析Transient设置（在选项前的小框内打勾），并将打印步长Print Setup设为20ns，最终时间Final Time设为1ms，计算步长设为2μs。
接着就可以点中[Analysis]中的Creat Netlist建立电路网络表，此时，会要求你存盘，并自动进行电路检查（EleCTRical Rule Check），如有错误将给出提示。
最后就可以点中[Analysis]中的仿真计算Simulate（或按快捷键F11）进行仿真。计算结束，可点中该界面的File下的Examine Output检查仿真结果。
3. 波形显示
计算结束后，进入Probe（可通过主菜单的选项[Options]设置自动进入，也可选Analysis=>Run Probe运行），选择Trace=>Add，在给出的菜单中选ID1（电流）、V1和V2（分别为节点1、2的电压），就可以看到它们的波形，分别如图17－6所示。这些波形可以拷贝在贴板上，供用户使用。

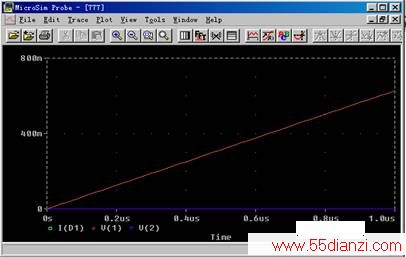

图17－6 分析结果
例五：利用555集成电路产生仿真过程。
目的：进一步加深学习在PSpice仿真软件中绘制电路图，掌握参数配置、分析类型的设置。学会应用其分析问题，得出结果。
步骤：
1. 在PSpice程序组中双击[Schematics]，用鼠标单击绘制[Draw]中的取新元件( Get New Part)项，再单击对话框中元件库(Libraries)的浏览(Browse)。取出555集成电路一只、电阻3只、电容2只、接地端1个、直流电源1个。
2. 按照555的使用电路连接好电路图，如图17－7所示。将元件的参数值
1. 设置好，实例中具体的参数见电路图中的各数值。
图17－7 电路原理图
4. 在菜单中单击[Analysis]选项，首先选“Electronic Rule Cheak”，它会提示你应先存盘，存完盘后就“Creat Netlist”，接下来就是“Setup”选项中选择要仿真的类型，如：暂态、稳态等，选择其中的参数：扫描间隔、扫描时间等等。最后可以按下仿真图标，就可以在形成一个示波器的图形界面，选择所要观测的节点可以看其电流电压的波形，而且还可以利用函数来求节点间或元件间的电压、电流波形。
