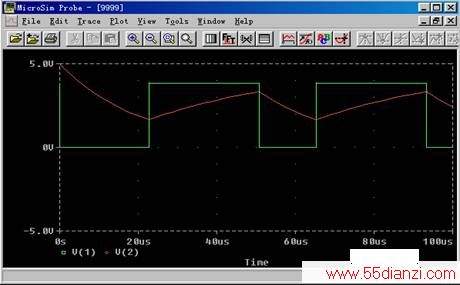

在实例的原理图中将输出端设置为节点1，图17－8便是输出端的电压波形与电容上的电压波形的叠加。从图中我们可以清楚的看到方波和放电波形以
及它们的幅度、周期、占空比等一系列参数。
图17－8 输出显示
如果想改变方波的周期，只需改变原理图充电电容的大小即可以实现。而方波的占空比的改变可以调节R1和R2的阻值来实现。图17－9便是改变了R1和R2阻值的输出端波形，从中可以看出其占空比的变化，因为=RC的改变，所以其周期也改变了。图17－10则是改变了充电电容后输出端的波形，从中可以看出方波周期的变化。

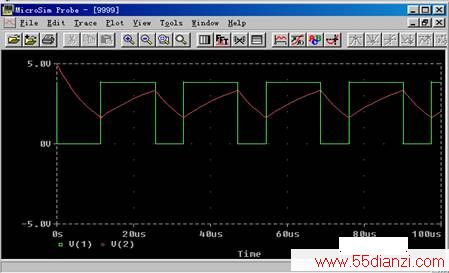

图17－9 调节阻值后的输出显示

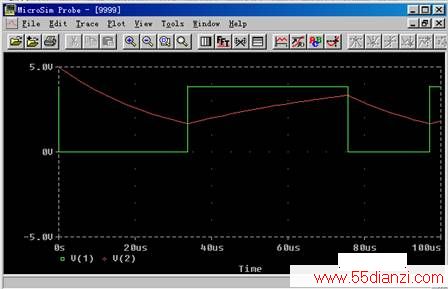

图17－10 调节电容后的输出显示
例六：对欧姆定律的仿真。
目的：加深学习使用电路绘制程序绘制所需的电路图；学习直流扫描分析（DC Sweep）的设置；学习调用电路仿真程序PSpice执行仿真并显示输出波形，再将仿真结果与欧姆定律相验证。
步骤：1. 调用[Schematics]，绘制好电路原理图17-11。按图中所示设置好元器件参数。

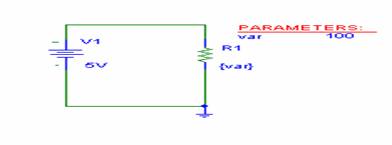

图17-11 电路原理图
2. 设置分析类型为直流工作点分析，进入DC Sweep设置窗口后，选Global Parameter（全局参数）和Linear（线性扫描），在Name文本框后第一格内写入全局参数名var，将Start Value（扫描初长）设为10，End Value（扫描终值）设为100，Increment（扫描步长）设为10。单击[OK]结束操作。

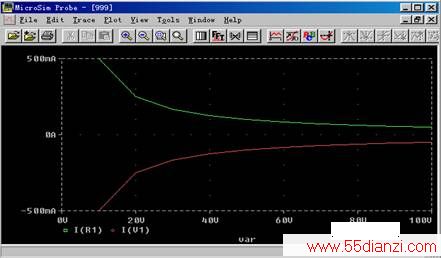

3. 启动分析后，进入Probe窗口。选择Trace=>Add...在同一坐标轴上分别加I(Rl)和 I(Vl)变量。如图17-12所示。由此图的分析结果我们便可与欧姆定律相验证。
图17-12 分析结果
例七：设下图所示电路的各电阻均为1Ω，实用计算机求解各节点电压。
目的：通过此例熟悉Pspice确省的分析类型即直流工作点分析（Bias Point Detail）。
步骤：1. 调用[Schematics]，绘制好电路原理图17-13。设置好元器件参数，其中所有的电阻值都为1Ω；通用电流信号源（ISRC）的直流电流值（DC）分别为：I1为2A，I2为3A，I3为2A，I4为3A。起名存盘。

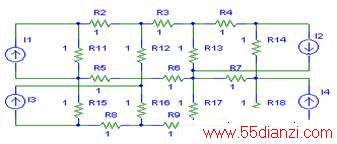

图17-13 电路原理图
2. 设置分析类型并进行仿真计算。由于在对电路进行任何分析之前，必须首先计算电路的直流工作点，因此，直流工作点分析是PSpice中确省分析类型，而且不需要设置分析参数。通过直流工作点分析，可以求出模拟电路中所有节点的直流电压值，所有电压源支路的电流和功率损耗，所有非线性器件的线性化模型，以及数字接点的逻辑电平。所有这些信息都保存在相应的输出文件（*.out）中，可选Analysis=>Examine Output查看。如图17-14所示电压值。分析后的电路图如图17-15。

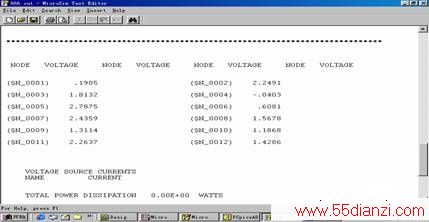

图17-14 输出文件

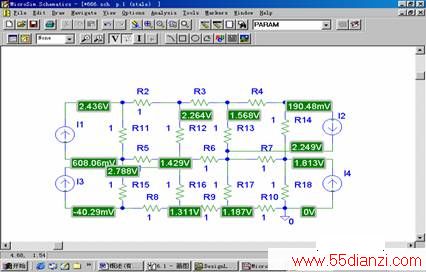

图17-15 分析后的电路图
从上述的例子可见，PSpice是一个模拟的“实验台”。在它上面，你可以做各种电路实验和测试，以便修改与优化设计。它为我们分析与设计电路提供了强大的计算机仿真工具，利用它对电路、信号与系统进行辅助分析和设计，对电子工程、信息工程和自动控制等领域工作的人员具有很高的实用价值。
