一、实验目的
1. 掌握三相负载作星形联接、三角形联接的方法,验证这两种接法线、相电压、线、相电流之间的关系。
2. 充分理解三相四线供电系统中中线的作用。
二、实验设备
序号
名称
型号与规格
数量
备注
1
交流电压表
DG01B
2
交流电流表
1
DG01B
3
万用表
1
4
三相自耦调压器
1
DB01B
5
三相灯组负载
220V,15W白炽灯
9
DG08
6
电门插座
3
DG09
一、实验内容
1. 三相负载星形联接(三相四线制供电)

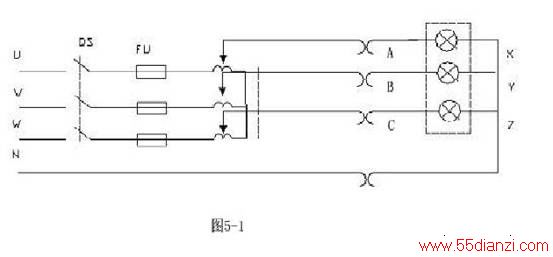

按图7-1线路组接实验电路,即三相灯组负载以三相自藕调压器接通三相对称电源,并将三相调压器的旋柄置于三相电压输出为0v的位置(即逆时针旋到底的位置),经指导老师检查合格后,方可合上三相电源开关,然后调节调压器的输出,使输出的三相线电压为220v,并按以下的步骤完成各项实验,分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压,将所测得的数据记入表7-1中,并观察各相灯组亮暗的变化程度,特别要注意观察中线的作用。
图7-1
表7-1
测量数据实验内容(负载情况)
开灯盏数
线电流(A)
线电压(V)
相电压(V)
中性电流Io(A)
A相
B相
C相
IA
IB
IC
UAB
UBC
UCA
UA0
UB0
UC0
Y0接平衡负载
3
3
3
Y接平衡负载
3
3
3
Y0接不平衡负载
1
2
3
Y接不平衡负载
1
2
3
Y0接B相断开
1
3
Y接B相断开
1
3
Y接B相短路
1
3
