《电路理论》实验七 三相正弦交流电路的分析

2. 负载三角形联接（三相三线制供电）

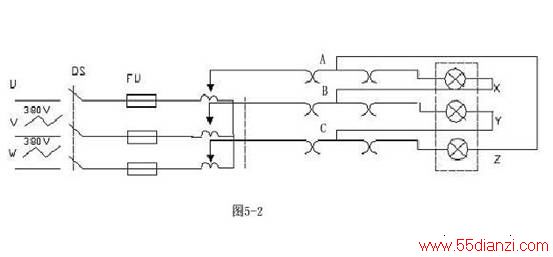

按图7-2改接线路，经指导教师检查合格后接通三相电源，并调节调压器，使其输出电压为220v，并按数据表格的内容进行测试。



图7-2

注：三相电路的线电流需用DG10元件箱的三个电流插孔。

表7-2

测量数据

负载情况

开灯盏数

线电压＝相电压（v）

线电流（A）

相电流（A）

A-B相

B-C相

C-A相

U_AB

U_BC

U_CA

I_A

I_B

I_C

I_AB

I_BC

I_CA

三相平衡



三相不平衡



二、实验注意事项

1. 本实验采用三相交流市电，线电压为380v，应穿绝缘鞋进实验室。实验时要注意人身安全，不可触及导电部件，防止意外事故发生。

2. 每次接线完毕，同组同学应自查一遍，然后由指导教师检查后，方可接通电源，必须严格遵守先接线，后通电；先断电后拆线的实验操作原则。

3. 星形负载作短路实验时，必须首先断开中线，以免发生短路事故。

三、预习思考题

1. 三相负载根据什么条件作星形或三角形连接？

2. 复习三相交流电路有关内容，试分析三相星形联接不对称负载在无中性情况下，当某相负载开路或短路时会出现什么情况？如果接上中性，情况又如何？

3. 本次实验中为什么要通过三相调压器将380v的市电线电压降为220v的线电压使用？

四、实验报告

1. 用实验测得的数据验证对称三相电路中的√3关系。

2. 用实验数据和观察到的现象，总结三相四线供电系统中线的作用。

3. 不对称三角形联接的负载，能否正常工作？实验是否能证明这一点？

4. 根据不对称负载三角形联接时的相电流值作相量图，并求出线电流值，然后与实验测得的线电流作比较，分析之。
