总等电位联接

　　符号为MEBo构成一个等电位的联合体一总等电位联接，是为了防止人员接触不同的电位时遭受电击。
　　
　　总等电位联接是将进入建筑物（如住宅楼）的金属管线与电气接地系统的保护导体PE干线，连接在同一个母（铜）排上，该母排又与建筑物的接地钢筋、桩基中钢筋相连接，组成一个等电位的联合体，这联合体称为总等电位联接。为何不称“连接”，而称“联接”呢？因为它是用来传导电位的，使各处的电位相等或者相近，这与保护导体PE用来传导幅值较大的故障电流有很大的不同。这样，总等电位联接的连接导线截面可以比保护导体PE小很多。因此，IEC标准采用的“联接”，就是总等电位联接。
　　
　　当前，我国进入建筑物的金属管线有：上和下水管、供暖管、燃气管、电缆管等。还有建筑物的金属构架、防雷引下线也都进入总等电位联接。
　　
　　1．TN-S接地系统总等电位联接防电击的作用。
　　
　　(1)未做重复接地时

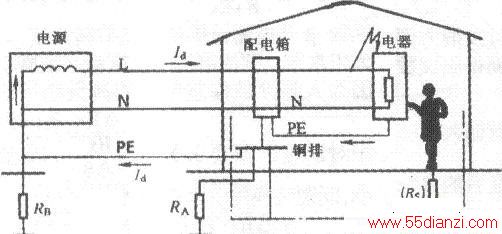

    下图为人员触及碰壳的电器导电外壳时的示意图。其中RA为PE线在进入建筑物时作的重复接地。

　　

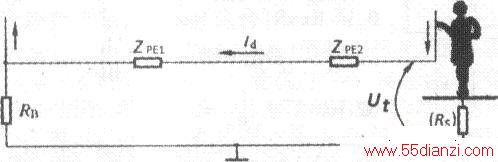

　　这是根据我国规范的习惯做法，即TN-C系统中的PEN线，或TN-S中的PE线，在遇有方便接地之处亦应尽可能与地连接。下图为故障电流流经的示意图。

　　(2)当未接入RA，即未作重复接地时，故障电流：
　　
　　Id=UO／(ZL+ZPE1+2PE2)……(1)其中：ZL为相线阻抗；ZPF1为建筑物外PE的阻抗；ZPF2为建筑物内P．：的阻抗。
　　
　　设人体阻抗为Zt（含人体鞋袜与地之间的电阻Rs)。这时的Zt+RB之和为103数量级，而ZPE1+ZPE2的数量级为10-3，因此可认为Zt+RB为无限大、开路，即有：
　　
　　Ut=Id×(zPE1+ZPE2)…… (2)

    Ut称为人体承受的“预期接触电压”，即是在忽略了一些阻抗的条件下，可能出现的最高接触电压。
　　

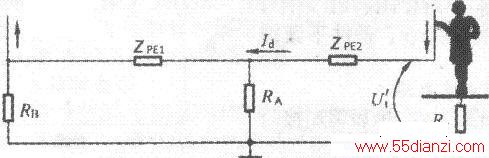

　　(3)实施重复接地，即接入了RA，其等效电路图为下图。

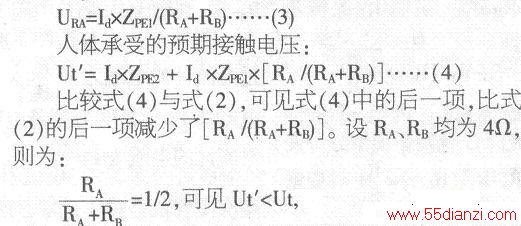

　　可见，故障电流Id流经ZPE2后，流经RA+RB串联再与ZPE1并联的电路。在RA上的电压降为在ZPE1上的一部分，为：

　　这就说明，实施重复接地后，由于故障电流在ZPF1上的电压降减少了500/0，故预期接触电压降低了。
　　

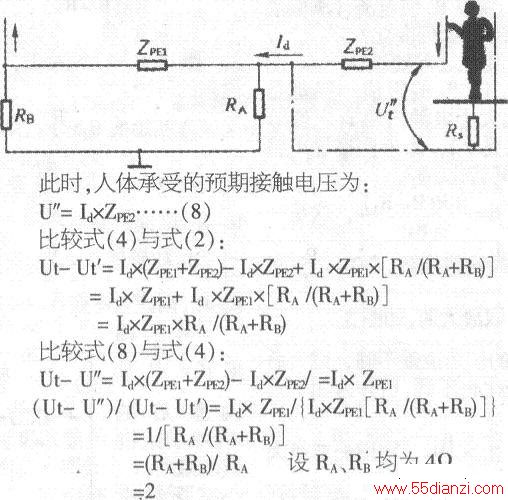

　　(4)作总等电位联接后，等效电路图为下图。

　　可见，作总等电位联接后，预期接触电压降低的数值是作重复接地降低数值的2倍，在很大程度上降低了人员遭受电击的危险。
　　
　　对于TN-C接地系统，作总等电位联接后的效果，与TN-S系统是相同的。
　　
　　2．TT接地系统作总等电位连联接防电击的作用。
　　

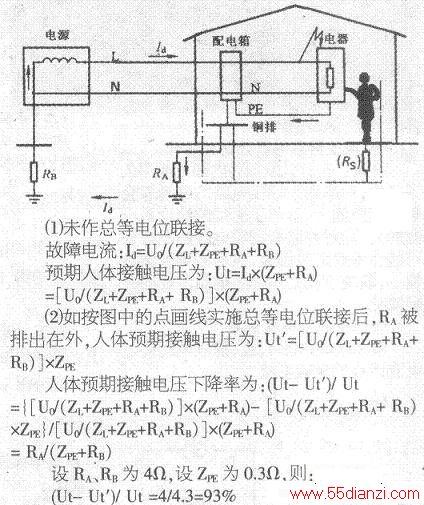

　　示意图见下图。

　　可见，TT接地系统实施了总等电位联接后，预期接触电压下降的幅度是很大的。
