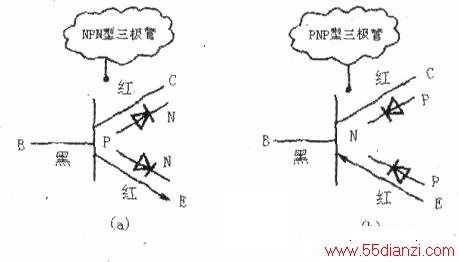

对于三极管三个管脚的判别总是让部分学生丈二和尚摸不清头脑。联系学生已有对二极管的检测比较熟悉的经验，笔者告诉学生判别的依据是：NPN型三极管的基极到发射极和基极到集电极均为PN结的正向，而PNP型三极管的基极到发射极和基极到集电极均为PN结的反向，顺便画出下图，便于学生结合图形，左右大脑并用，提高记忆的效率。笔者给学生归纳为“六次二通”，即测量三极管任意两个管脚闯的正反向电阻，共测量六次，正常情况下应该只有两次是导通且一表笔固定不动，如果是黑表笔固定不动，那么黑表笔接的那脚是NPN型三极管的基极。同理，如果是红表笔固定不动，那么红表笔接的那脚是PNP型三极管的基极。
对于发射极和集电极的识别，学生更是头痛。对此，提醒同学们应嗣公式IC=β1h来分辨这些管脚。以NPN型三极管为例，由发射极箭头方向确定集电极应接高电位，即与黑表笔相接；发射极接低电位，即与红表笔相接。由于没有Ib为零，所以集电极电流也约为零，即万用表示数约为无穷大。如下图所示，用手指将集电极与基极相连（确保基极电流方向是流入）管脚不能相碰（相碰后二管脚等电位，无法处于放大状态），创造条件生成了Ib．因此三极管导通，万用表电阻挡示数变小。如果把发射极假设为集电极，会导致人手电阻与三极管集电结正向电阻串联，万用表的示数也会变小，但不如上述处于放大状态时电阻小。因此，能通过两次测量，确定阻值较小的郡次假设正确。有兴趣的话，可依据此方法来推导一下PNP型三极管管脚的判断。
