进水电磁阀结构与工作原理

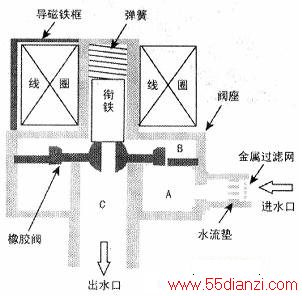

　　进水电磁阀主要由铁芯、橡胶阀、线圈、金属过滤网、水流垫、阀座、导磁铁框、弹簧等组成，其结构示意图如下图所示。过滤网起阻挡水中的杂质进入进水阀的作用，水流垫上面开有3～5个小孔，主要起限制进水量的作用。线圈、导磁铁框与衔铁组成电磁铁。

　　
　　当进水阀不通电时，铁芯在弹簧的弹力作用下，向下顶在橡胶阀上，封住橡胶阀的中心孔，如果这时将水源接通，水先进入A腔，随后通过橡胶阀上的小孔进入B腔，这时A、B腔都充满水，同时对橡胶阀施加一定水压。此时，橡胶阀封住A腔到C腔的通路，洗衣机不进水。
　　
　　当进水电磁阀通电时，进水电磁阀的铁芯会在电磁力的作用下，克服弹簧的压力向上运动，这样橡胶阀上的中心孔被打开，B腔内的水通过中心孑L流入C腔，由于A腔内水流进入B腔的通路只有橡胶膜上的小孔，流速很慢，因此B腔内的压强迅速减小，A腔内的水压很快就会超过B腔内的水压，橡胶阀被顶开，如下图所示，A腔内进入的水直接流人C腔，洗衣机开始进水。

　　
　　当进水到设定水位时，在电脑板的控制下进水电磁阀断电，阀内的铁芯在弹簧的弹力作用下回到原来位置，封住橡胶阀的中心孔，B腔内的压力升高，橡胶阀封住进水口，洗衣机进水停止。
　　
　　值得一提的是，近年来部分全自动洗衣机采用双进水阀，即在一个电磁阀座上安装有两个进水阀，一个是用于洗涤时进水，一个用于漂洗时喷淋，或向洗衣机内进柔顺剂或消毒液，从而实现不同的功能。
