变频器比例运行方式
点击数:7260 次 录入时间:03-04 11:52:58 整理:http://www.55dianzi.com 电工电器基础

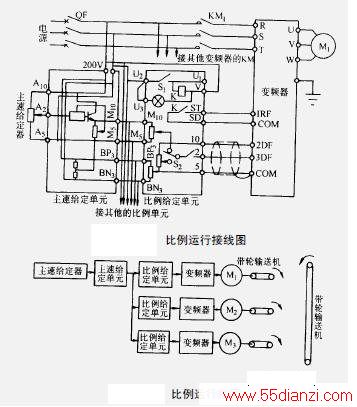

采用变频器传动的输送机如上图和下图所示,混合比由各比例给定单元给定,然后只转动主速给定器可以改变全体的速度。
注意事项:
1)由于频率给定信号(端子10、2、5)电压低、电流弱,需要接人触点时,要用微电流开关用继电器的两个触点并联;
2)信号线()端子10、2、5、M10、M5、BP3、BN3)的接线远离动力线,并采用绞合屏蔽线。
