点火开关

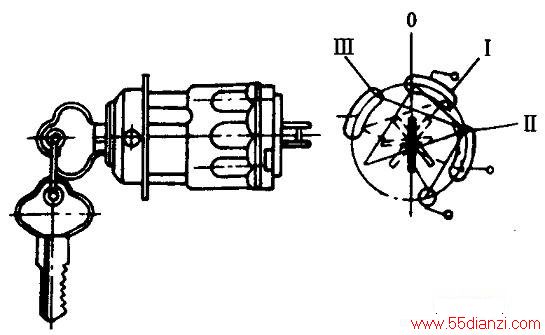

　　点火开关主要用来控制常用电器的电源电路和点火电路，另外还控制发电机磁场电路、仪表电路、预热、起动电路以及一些辅助电器等，一般都是具有自动复位起动挡位的多挡开关并配有钥匙以备停车时锁住。如下图所示为JK460型点火开关。

　　
　　常用的点火开关多为三挡位、四挡位或五挡位。三挡位点火开关有"OFF"或"LOCK"锁住转向盘)、"ON"(通)和"ST"(起动)3个挡位；四挡位点火开关则在"OFF"和""ON之间增加了一个"ACC"(专用辅助电器，如收音机、点烟器)挡；而五挡点火开关则在"ON"和"ST"之间加了一档"HEAT"(预热)挡，用于柴油发动机冷车启动前的预热。

　　点火开关在电路图上通常采用触刀挡位图法和表格法来表示。

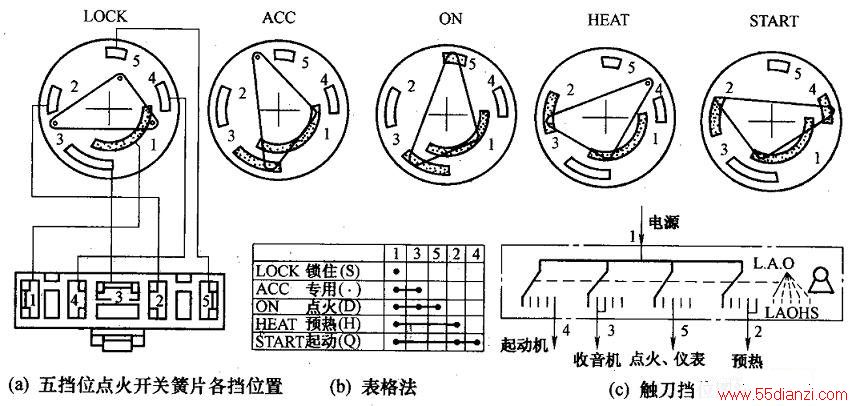

　　五挡位点火开关的三种表示方法
　　
　　(a)五挡位点火开关簧片各挡位置；
　　
　　(b)表格法；
　　
　　(c)触刀挡位图法
