三相五柱式电压互感器Y/YO△接法与接地

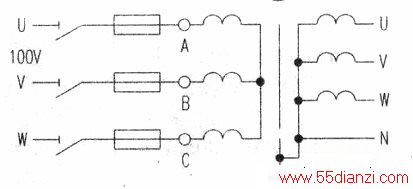

　　三相五柱式电压互感器功能相当于三个单相电压互感器。电路图如下图所示。三相五柱式电压互感器的一次侧是星形接法，有中性接线柱。中性接线柱也一定要接地。
　　
　　如果不接地，当系统接地时，一次侧也是没有零序电流通路。二次侧开口三角形感应不出零序电压。绝缘监察失去作用。二次侧中性线、铁芯、开口三角形N端都应接地。
