变频器自动运行方式

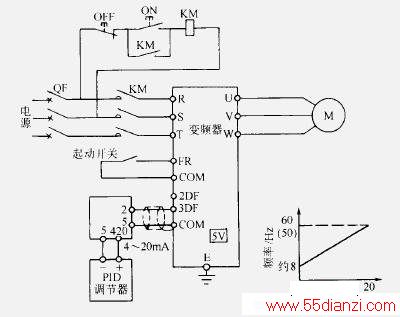

　　使用选用件构成电动机自动运转电路，如下图所示。将流量、压力、温度检测器的输出输入到PID调节器，给出转速指令使电动机自动运转，以保持检测值为给定数值。选用件是将PID调节器的电流输出变换为电压输出的一种I/U 变换器（现今有些变频器内设PID调节，就勿须选用此件）。

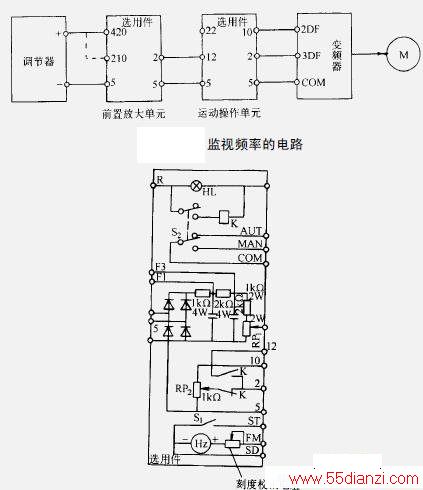

　　电动机的转速指令由PID调节器和手动给定，在操作地点可以监视频率的电路如上图所示。构成上图的选用件的内部接线如下图所示，此电路构成中选用件放置在变频器的附近，可以用手动和自动模式运转。

　　注意事项：

　　只使用自动运转时，可将变频器本身的频率给定信号切换开关选择在20mA处，不需要前置放大器。
