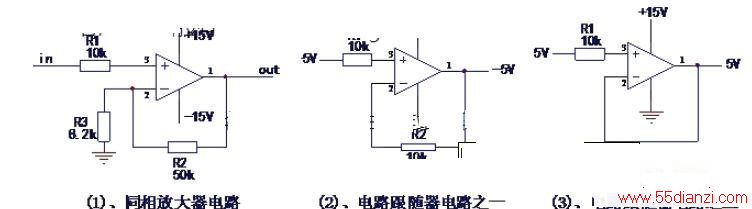

图（1）电路为同相放大器的典型电路形式，也为放大器电路之一种。输入信号进入放大器的同相端，输出信号同输入信号同相位，电路的电压放大倍数=1+R2/R1。也用于故障信号检测电路中对模拟信号的放大处理。该电路当R2短接或R3开路时，输出信号与输入信号的相位一致且大小相等，因而（1）电路可进一步“进化”为（2）、（3）电路。
图（2）、（3）为电压跟随器电路，输出电压完全跟踪于输入电路的幅度与相位，故电压放大倍数为1，虽无电压放大效果，但有一定的电流输出能力。电路起到了阻抗变换作用，提升电路的带负载能力，减弱信号输入回路高阻抗和输出回路低阻抗的相互影响。作为电路跟随器应用时，有时候也采用单电源供电。
（1）、（2）、（3）种电路，也在故障检测电路中，被用于模拟信号的放大、基准电压信号的处理等。
根据电路的特性与作用，可得出检测方法如下：
1、（1）电路为同相放大器电路，输出电压幅度与极性比例跟踪于输入电压，该级电压放大倍数约为6倍。当输入电压值为1V时，输出电压约为6V。可据输入、输出电压值的测算判断电路是否处于正常状态；
2、（2）（3）电路均为电压跟随器电路，输出电压完全跟踪于输入电压，输出电压应与输入电压相等，据此可以判断电路是否处于正常状态。
3、可通过短接两输入端或人为改变输入端电压的方法，测量输出端电压的相应变化，来判断电路是否处于正常状态。
