变频器开关电源电路

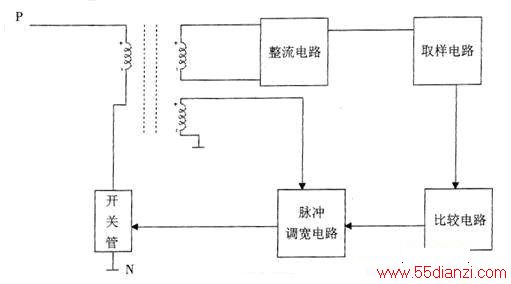

　　变频器的开关电源电路向操作面板、主控板、驱动电路及风机等电路提供低压电源。下图为富士G11型开关电源电路组成的结构图。直流高压P端加到高频脉冲变压器初级端，开关调整管串接脉冲变压器另一个初级端后，再接到直流高压N端。开关管周期性地导通、截止，使初级直流电压换成矩形波。由脉冲变压器耦合到次级，再经整流滤波后，获得相应的直流输出电压。它又对输出电压取样比较，去控制脉冲调宽电路，以改变脉冲宽度的方式，使输出电压稳定。

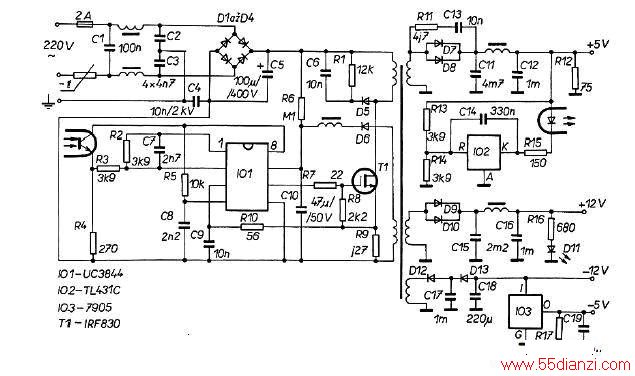

　　变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。开关电源电路如下图，是由UC3844组成的开关电路：
　　
　　开关电源主要有以下特点:
　　
　　1,体积小,重量轻:由于没有工频变频器，所以体积和重量吸有线性电源的20~30%
　　
　　2，功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为60~70%，而线性电源只有30~40%
