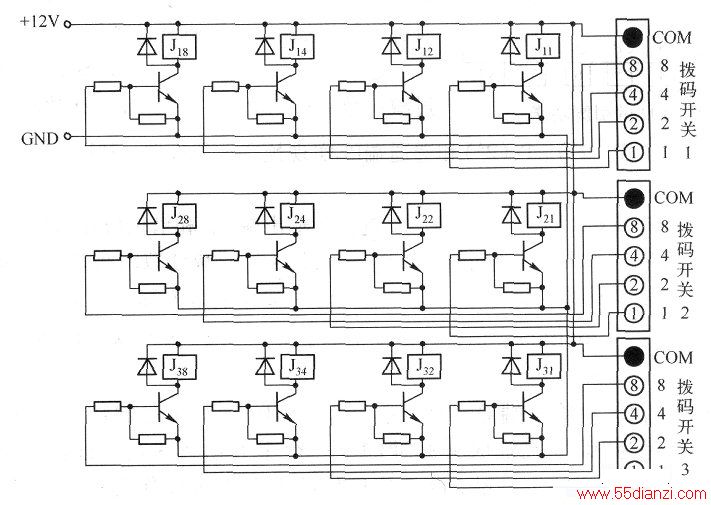

利用拨码开关直接驱动继电器激磁线圈会由于继电器激磁线圈在断开时释放储能而损伤拨码开关的触点,那我们可以将拨码开关用于驱动开关管(这是一个很小的电流,而且也没有电感释放储能),这时拨码开关的寿命仅仅受机械寿命影响。 应用拨码开关驱动开关管,再利用开关管驱动继电器激磁线圈的电路如下图所示。
图中,电阻取值为lOkΩ,二极管选择1N4148,晶体管选择最常见的S9014,继电器激磁线圈的额定电压为12V。
