KXL-5200B开关状态综合指示器是针对高压柜开关的一种新型多功能开关状态指示的自动化装置。它以一体化布局配套于开关柜面板上，美化了面板。KXL-5200B一次回路模拟图、开关状态、断路器位氍、接地刀闸位置、弹簧储能状态，高压带电指示、高压带电闭锁、温度控制等功能。

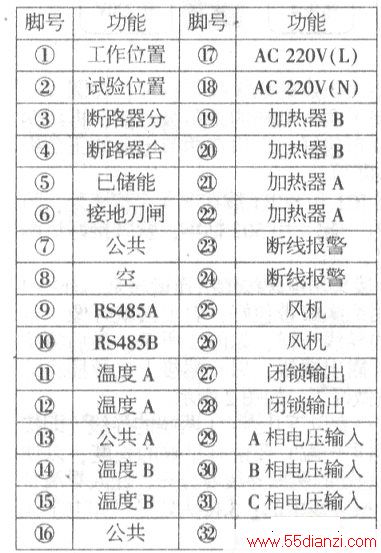

其端子接线及功能如下：

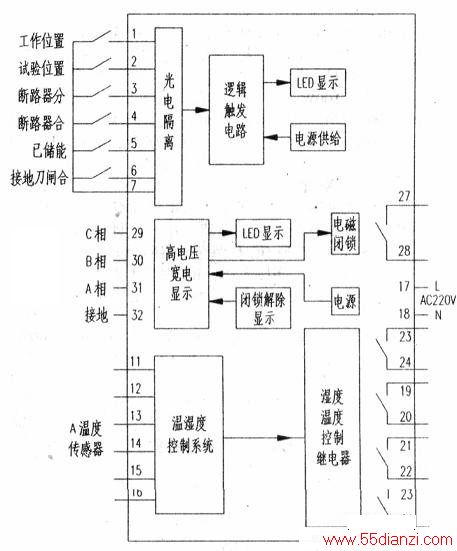

KXL-5200B工作原理示意图如下图所示，内部构成电源、开关最光电隔离、逻辑触发电路、开关状态显示电路。第二部分由高压带电显示电路及带电电磁闭锁控制．带电LED显示等部分电路组成。另外，综合指示器有开关柜温度传感器和温度传感器接口，内部有控制电路，当温度过高时，可启动排风扇散热，当温度过低或湿度过大时，可启动加热器除湿。
外部接线图

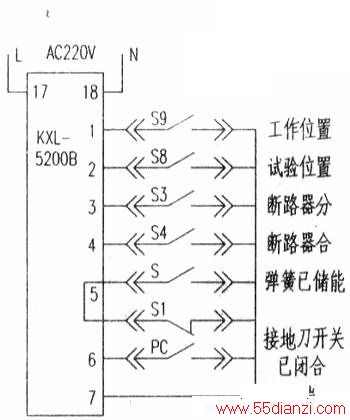

(1)模拟指示部分（见下图）这部分为断路器辅助开关和手车辅助结点。
“断路器合S3”与“断路器分S4”、“弹簧已储能SI”、接地刀闸接点“PC”。
(2)带电显示部分

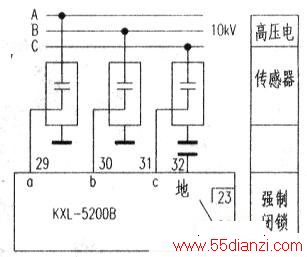

所谓带电显示是高压柜的断路器已合上，断路器F桩头已带电。断路器上桩头足与柜顶母线相连的，断路器合与不合都是带电的。带电显示器的工作原理是ABC 3只高压电容降压后输入到带电显示器的输入端。电路如下图所示。
(3)柜内温度检测与控制

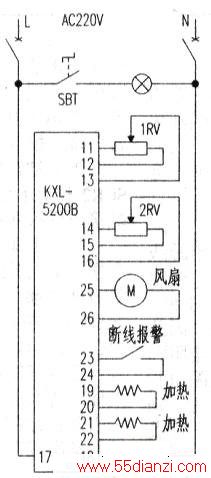

在高压柜内装有温度与湿度检测探头，探头接控制器，当温度过高时有继电器动作启动散热排风扇：当湿度过高时，开启加热器，使高压柜内湿度降低。电路图如下图所示。
