CZX-12型电压切换回路

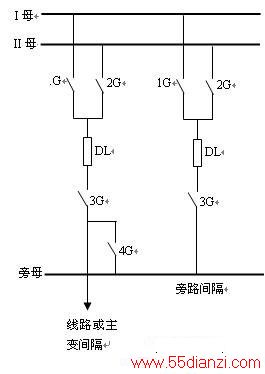

 　　（1）上图2.9是线路或主变间隔的切换图，旁路开关间隔没有4G回路（结合一次系统图2.11）。线路运行在某一母线，该母线刀闸合上，导通电源，4D169或4D170和1ZZJ或2ZZJ动作。1ZZJ与2ZZJ是普通电磁型继电器，装设在计度屏上，一般用型号DZY-207，用于计度电压的切换（图2.13），计度只切换A、B、C三相电压，图中只画出A相。

　　（2）当旁路带路时，本线的4G合上，而旁路开关同样要选择是运行在I母还是II母，旁路的1YQJ1与2YQJ1同样需要动作，所以，本线的1ZZJ和2ZZJ也可以动作，该线路表计仍可以继续计度。

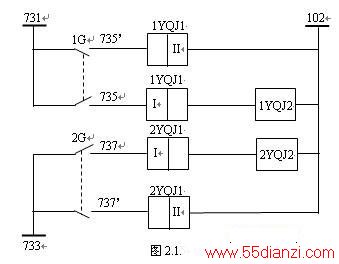

　　（3）图2.10是CZX-12型操作箱内部回路，1YQJ1与2YQJ1是自保持型继电器，   是动作线圈，   是返回线圈，运行于I母时，1YQJ1动作，2YQJ1返回，运行于II母时，2YQJ1动作，1YQJ1返回，这样母线电压如图2.12就切换进保护装置。自保持继电器动作后必须要返回线圈通电才能返回，可以防止运行中刀闸辅助接点断开导致电压消失，保护误动。1YQJ2与2YQJ2是普通继电器用于信号回路，如图2.14。

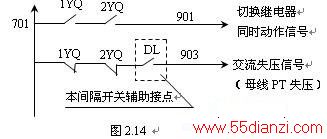

 　　这里要注意，交流失压不但用了1YQJ2和2YQJ2的闭接点，还串联了开关的常开接点，也就是说只有开关在运行时候才有必要发交流失压信号。

　　（4）图2.12只画出A相电压的切换，现在保护一般需要A、B、C三相与Sa电压的切换。切记注意N600不经过该切换，是因为万一该切换接点接触不良，将使保护内部电压回路失去接地点，而保护内部相电压也会不正确。同时，所有PT的N600是同一母线YMn,也不需要切换。

　　但是图2.12也有缺陷，例如该装置原运行在I母后转为检修状态，因其II母刀闸此时未合上，1YQJ1不能返回，保护内仍有I母电压，所以该保护不能算是彻底转为检修状态。

　　因此，现在的操作箱又做出了一点改动，示意图2.15（未画出旁路4G回路）。

 　　该回路不再由另一把母线刀闸动作来返回本母线刀闸动作的继电器，而是选用本刀闸的辅助常闭接点来返回继电器，这样就能解决上面的缺陷。

　　在上了母差保护之后，图2.9的电缆设计同样遇到缺陷，比如在旁路带路时候，旁路运行在I母，那么4G，1YQJ接通操作箱，本线的1YQJ1动作，那么在旁路倒母线刀闸时候，旁路两把刀闸都合上，即4G，1YQJ，2YQJ都接通，这样本线的1YQJ1，2YQJ1全部动作，这与本线实际情况不一致，母差保护报警“刀闸异常”。因此在龙头1#主变已经取消了旁路刀闸和4G回路，在旁路带路时候改由把手开关直接选择那段母线电压直接引进保护。（母差刀闸位置接线参见图2.21）
