阻抗

　　实际的交流电路通常是由电阻、电容、电感复合而成，即既有电阻（因导体是有电阻的）又有容抗（比如两根彼此绝缘的导体之间就构成电容，当通入交流电时，就存在容抗）、还有感抗（即使是直导线在交流电频率较高时，其感抗也不能忽略）。那么对某一交流电路而言，对交流电的实际阻碍作用是什么？又如何计算呢？物理学中已规定：交流电路中电阻、容抗和感抗对交流电总的阻碍作用称为“阻抗”，用字母“Z”表示。

　　其大小不是三者简单相加，而是它们的矢量和。

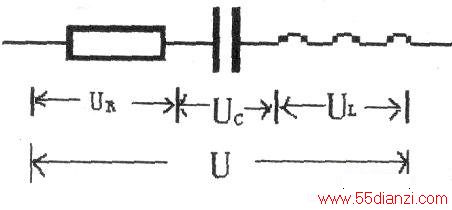

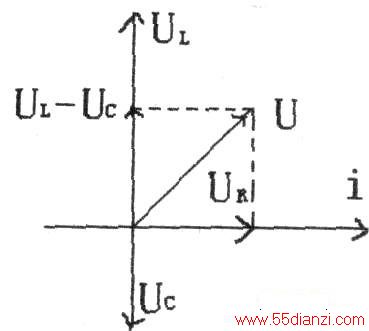

　　假定电阻、电容、电感三者串联（见上图），由电工学知识知道：流过电阻上电流与电压是同向的，即没有相位差；而流过电容上的电流比电压超前90°（假定逆时钟时针为超前），流过电感线圈上电流比电压滞后90°，则它们就有如下图所示的矢量关系（假设电感线圈上UL大于电容两端电压U。），由下图可知：电路两端总电压　　由欧姆定律　　可求得该串联电路的阻抗为Z=　　因此，一般交流电路的阻抗是大于其直流电阻的(除非XL恰好等于Xc)，比如我们常见的扬声器后面的铭牌上就注有阻抗8Ω或16Ω字样，但如果测它的直流电阻你就可以发现小于8Ω或16Ω。

　　还有，如果测交流电动机（比如电风扇、压缩机等）的直流电阻，会发现只有几十欧（甚至更小）．但它们却可以接在220V，甚至更高电压下工作，由此可见，它们的阻抗是很大的。最后必须强调的是：阻抗对于某一频率变化的交流电路来说是一个变化的值，但电阻是不变的，至于某交流电路在某一频率下的阻抗．可直接用该电路两路的电压除以电路通过的电流求得。
