根据能量守恒的原理，当变频调速系统的运行频率为50Hz时，变频器输入侧的电流理应不低于输出侧的电流。但在容量较大的变频调速系统中，实测的结果往往并非如此。这是由于输入侧的非正弦电流的测量误差引起的。说明如下：
1．数字式仪表引起的误差

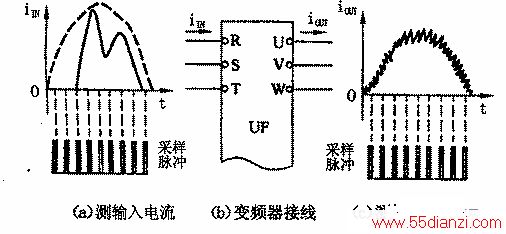

数字式仪表测量输出电流时，准确度是较高的，如下图(c)所示。但在测量输入电流时，由于输入电流在半周内有部分区间电流为0A，采样的结果也是0，如下图(a)所示。故算出的平均电流偏小，也造成了输入侧电流小于输出侧电流的假象。
2．电流互感器引起的误差
由于高次谐波电流的频率较高，普通电流互感器可能导致测量误差的原因有以下几个方面：
(1)普通互感器铁心对于频率较高的谐波电流的磁场，导磁率将下降；而铁损(包括磁滞损失和涡流损失)则增加。所以，高次谐波电流在变换过程中能量损失较大，故流入电流表的电流中，高次谐波成分被削弱较多。

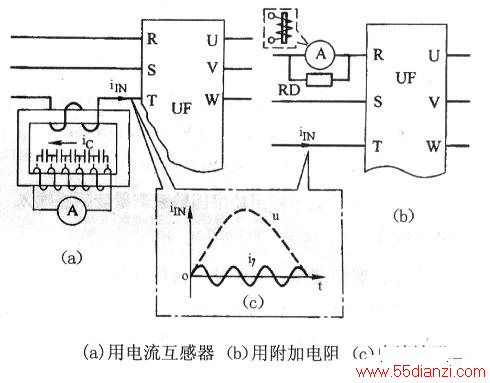

(2)对于高次谐波电流，由绕组分布电容旁路掉的漏电流将增加，导致进入电流表的部分减少，如下图(a)所示。图3(c)为7次谐波电流示例。
(3)当电流频率较高时，互感器二次绕组的漏磁电抗以及仪表绕组的感抗都将增加，故流入仪表的高次谐波电流将进一步被削弱。
上述几个方面的因素，都将使电流表的读数减小，造成输入侧电流小于输出侧电流的假象。
3．输入电流的准确测量方法
将电磁式仪表直接接入被测电路，如被测电流超过了电流表的量程的话，可并联一个分流电阻RD，如下图(b)所示。
