电压型和电流型变频器的主要特点

　　变频器根据直流电路中滤波方式的不同，分为电压型和电流型两种。

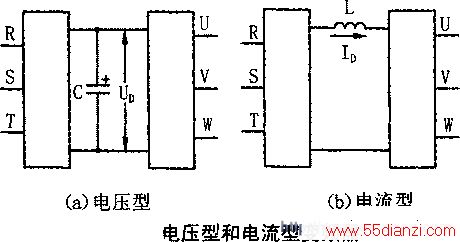

　　1．电压型直流电路采用电容器滤波。在波峰(电压较高)时，由电容器储存电场能，在波谷(电压较低)时，电容器将释放电场能来进行补充，从而使直流电压保持平稳。直流电路是一个电压源，故称为电压型，如图(a)所示。

　　2．电流型直流电路采用电抗器滤波。在波峰(电流较大)时，由电抗器储存磁场能，在波谷(电流较小)时，电抗器将释放磁场能来进行补充，从而使直流电流保持平稳。直流电路是一个电流源，故称为电流型，如图(b)所示。
