利用数字万用表寻星

　　为了消除卫星信号电平强弱不同对卫星电视接收机的影响，保证信号电平的稳定，在大多数模拟卫星电视接收机中，都设计有自动增益控制(AGC)电路。AGC电压越低，说明卫星信号越强。
　　
　　下面介绍利用口径为2m的正馈天线、C波段双极化双输出高频头、万事达FR-960型模拟卫星电视接收机和DTB30--B数字万用表寻找卫星的方法。
　　
　　寻星时，一般要两人操作，一人调整天线，另一人观察万用表和电视画面，并记录AGC电压，FR-960型模拟卫星电视接收机后面板上有一组（四只）类似功放输出的卡簧式插座，上面标有“AGC”、“+5V”、“GND"等。
　　

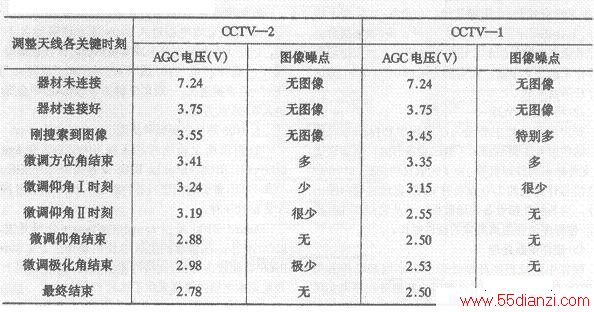

　　出厂时，只有GND端子和电路板地线相通，AGC端无电压输出，调试时，先用导线将AGC端子引至后面板AGC端，然后将数字万用表接在AGC和GND两端测试。调整天线的方法（分粗调和细调）与前面介绍的相同，调试结果应使AGC电压值最小，下表是接收CCTV-1、CCTV-2时所测得的AGC电压值。

　　
　　从表中可以看出，接收CCTV-1时，卫星电视接收机的AGC电压值在最后变化不大（因CCTV-1电视信号比CCTV-2强），因此调试天线时，可选择信号较弱的卫视台作为调试过程中的监视信号，也可将卫星电视接收机选择在宽带调谐方式，或在高频头馈源口塞入适当的白纸遮住部分天线，以提高调节的精度。
　　
　　上述方法熟练后，可不看电视画面，由一人操作。
　　
　　操作方法是：将卫星电视接收机放在天线后面，调整卫星天线使接收机的AGC电压最小，则图像一定无噪声。
　　
　　该方法的优点是：观察AGC电压值比观看电视画面更直观、更准确，不会产生视觉误差；调整精度高，简单；能调出余量；不用反复调节方位角和仰角。
　　
　　接收天线调好后，若要接收卫星数字电视信号，只要将接收机换成卫星数字电视接收机，输入相应的节目参数，就能收看卫星数字电视节目。
