两种常用的寻星方法

    卫星电视接收天线属指向尖锐的天线，要求精确地调试好接收天线的方位角和仰角。下面介绍两种常用的寻找卫星的方法——“常规法”和“参照接收法”。
　　
　　(1)常规法

    所谓“常规法”就是通过计算接收天线的方位角、仰角，选择合适口径的天线，并使接收天线对准所要接收的通信卫星或广播卫星。

　　①计算方位角和仰角

    计算方位角和仰角要知道当地的经纬度。当地经纬度可查有关地图，或向当地的气象、地质、城建及广播电视部门咨询。
　　

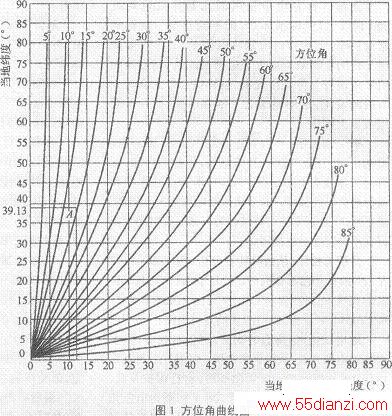

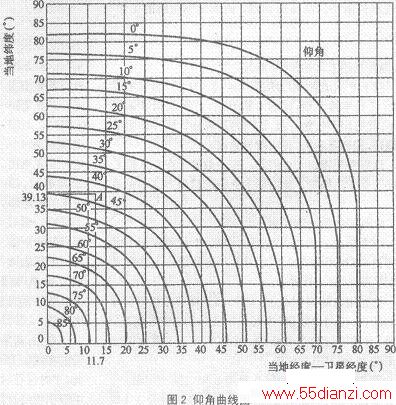

　　在知道当地的经纬度及卫星定点的轨位后，可利用曲线图来查找当地接收天线的仰角及方位角。方位角、仰角曲线图分别如图1、图2所示。图1中方位角的数值是以正南为基准的。

　　
　　例如，天津市的位置为北纬为39. 13。，东经为117. 20。，亚洲3号卫星的轨位是东经105.5。。当地经度与卫星经度差为11. 70。。
　　
　　在图2的横坐标上找到11. 70。，纵坐标上找到39. 13。，过这两点分别做纵横坐标的平行线相交于A点，则该点仰角约为43。，与正常数值相近。
　　
　　同样利用图1可找到方位角约为19。（图1的方位角以正南为基准，方位角以正北为基准），所以与正常数值相近。
　　

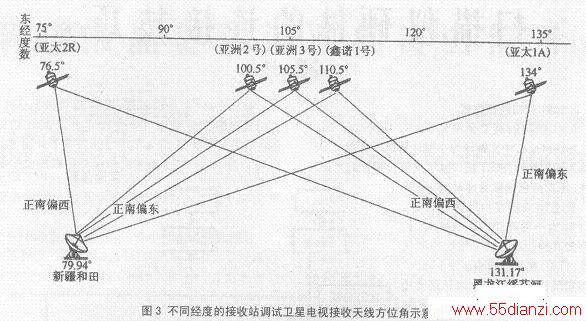

　　从方位角的数值可以看出，方位角的调试规律。例如：新疆和田市的经度为79. 94°，其方位角除亚太2R卫星外，其余均小于90°，寻星时由正南往东调。而黑龙江省绥芬河市的经度为131. 17°，其方位角除亚太1A卫星外，其余均大于180。，寻星时由正南往西调，如图3所示。

　　②调整天线

  求出方位角、仰角后，将天线调整到计算出的方位角，仰角的位置。一般先调方位角，后调仰角。
　　
　　天线方位角的粗调是以天线的立柱脚为中点，利用指南针确定正南方向，用量角器量出方位角度，转动天线指向方位角的大致位置。天线仰角的粗调可以借助于一个半径较大的量角器和有重锤的细长绳进行，如图4所示。用一根长绳将天线的口面分成两个半圆，把量角器的始边靠在绳上，调整天线的仰角，使重锤线所指示的角度等于天线的仰角。
　　
　　③搜索信号细调天线方位角及仰角

    连接好卫星电视接收机，接好监视器，输入所需接收节目的参数。若是模拟卫星电视接收机，则立即出现电视图像；若是卫星数字电视接收机，则要等待一阵后就会出现电视图像。这时可按照卫星数字电视接收机的说明书调出场强显示菜单，电视画面上才会显示出信号的强度。接着缓慢细调天线的方位角及仰角，使信号显示最大，说明天线基本处于最佳接收位置。
　　
　　④馈源极化角的调整

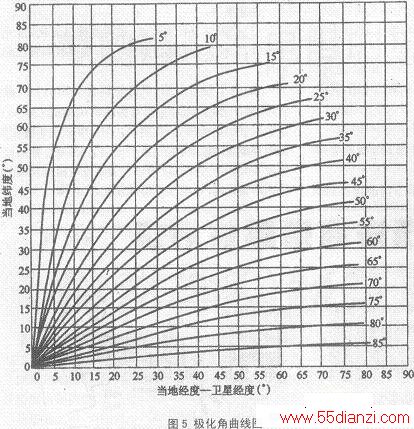

    当卫星电波采用线极化方式时，调整馈源极化角是保证天线接收卫星信号处于最佳位置的重要一环。由于受地理位置和地球曲率的影响，各地接收同一颗卫星的线极化电波的极化角不同，同一点接收不同的卫星，其极化角也不同。极化角的取值可查阅极化角曲线图。极化角曲线图如图5所示（图见下期），查阅的方法同查仰角和方位角。根据查阅的数据转动馈源、高频头，使IRD菜单上的信号强度显示最大，即是最佳极化角的位置。
　　
　　⑤焦距的调整

    在仰角、方位角、极化角调整好后，必要时还要调整馈源安装的上下位置，保证馈源安装垂直度良好，并正好安装在抛物面焦点上，使接收到的信号强度显示最大。

　　⑥极化角曲线，如下图所示。

　　
　　(2)可用“参照法”

    采用“常规法”接收卫星数字电视，通常需要有一台能显示信号强度的IRD，（综合解码卫星接收机）并需要有一定的实践经验，如果没有上述条件，可用“参照法”寻找卫星。
　　
　　所谓“参照法”就是以已经接收到的一颗卫星A为参照物来寻找另一颗新的卫星B，其方法是：计算卫星A与卫星B的方位角差及仰角差，利用指南针和倾角仪调整天线，再按“常规法”有关步骤耐心细调天线的方位角、仰角及馈源极化角、焦距，使IRD输出信号最佳。
　　
　　“参照法”是卫星电视接收中经常使用的一种方法，比如，一颗卫星上既有数字电视节目，又有模拟电视节目，则可用模拟卫星电视接收机过渡到接收数字电视信号。其方法是：先用模拟卫星电视接收机来调整天线，使模拟电视信号输出为最佳状态。然后换上卫星数字电视接收机，输入数字电视节目参数，微调天线指向，使数字电视信号输出最好。这是以模拟信号作为接收数字信号的参照信号。
　　
　　如果寻找的卫星上没有模拟信号，则可选择邻近的卫星作为参照卫星。例如，在某地寻找鑫诺1号卫星(110.5°E)，可选择帕拉帕C2卫星(113°E)和亚洲3号卫星(105.5°E)作参照卫星。若某地接收鑫诺1号卫星的方位角为20. 39。、仰角为51. 76。，接收帕拉帕C2卫星的方位角是15. 98°、仰角为52. 52°，接收亚洲3号卫星的方位角是28. 60°、仰角为49. 90°（注：此处方位角数值均以正南方为基准），可见鑫诺1号卫星的方位角、仰角的数值在帕拉帕C2卫星和亚洲3号卫星的中间，求出它们之间的差值，便可方便地将卫星天线对准鑫诺1号。
　　
　　用“参照法”寻找卫星时，应注意以下几点：
　　
　　①可根据当地的接收条件及寻星者接收卫视的经验来选定参照星，一般以正在接收的卫星作为参照星。
　　
　　②参照星在当地接收天线的方位角和仰角数值应准确无误，必要时，可用公式来验算。
　　
　　③调整天线时，一般按照方位角的差值，先将天线的方位角调整到位，再按照仰角的差值，将天线的仰角调整到位。
　　
　　④要注意参照星的信号的极化方式与所接收卫星信号的极化方式是否一致。如参照星的信号是水平极化，接收卫星的信号是垂直极化，则在调整天线的同时，要调整馈源的极化方式，并要细调极化角。
　　
　　在接收Ku波段数字电视信号时，也可以将C波段卫星信号作为参照信号。其方法是：先用C波段高频头调试好卫星天线，然后换上Ku波段高频头，输入Ku波段参数，细调天线及馈源、高频头，使Ku波段信号最佳。
　　
　　调试Ku波段信号时，要注意选择合适的时间和有利的天气进行调整，因天气对Ku波段信号影响很大，如下雨、有雾、阴天等都会造成Ku波段信号在下行过程中能量的损耗。时间不同，Ku波段信号衰减程度也不同，有时白天收视效果比晚上收视效果差。
　　
　　造成这个现象的原因是白天在太阳的暴晒下，高频头温度升高，使得本振发生漂移，而影响收视质量。
