提示4 用数字万用表测量低频交流信号
大多数现代万用表可测量频率低至20 Hz 的AC信号。但有些应用要求测量更低频率的信号。为进行这样的测量，您需要选择适合的万用表，并进行适宜的配置。请看下面这些例子:
Agilent 34410A 和34411A 万用表使用数字采样技术，可进行低至3 Hz 的真有效值测量。它通过数字方法在慢滤波器时把稳定时间提高到2.5 s，为进行最好的测量，您应注意:
1. 设置正确的AC 滤波器非常重要。滤波器用于平滑真有效值转换器的输出。在频率低于20 Hz时，正确的设置是LOW。在LOW滤波器设置时，通过插入2.5 s延迟保证万用表稳定。用如下命令设置低滤波器。
VOLTage:AC:BANDwidth MIN
2. 如果您知道被测信号的最大电平，应设置手动量程，以帮助加快测量。每次低频测量的较长稳定时间将会显著减慢自动量程。
我们推荐您设置手动量程。
3. 34401A 用一个隔直流电容器阻断AC RMS 转换器测量直流信号。从而允许万用表用最好的量程测量AC 成份。在测量具有高输出阻抗的源时，为保证隔直流电容器的稳定，需要保证有充裕的时间。稳定时间不受AC 信号频率影响，但会受DC 信号中任何变化的影响。
The Agilent 3458A 有三种测量AC RMS 电压的方法; 它的同步采样模式能测量低至1 Hz 的信号。为把万用表配置为进行低频测量:
1. 选择同步采样模式:
SETACV: SYNC
2. 在您使用同步采样模式时，对于ACV 和ACDCV 功能，输入信号是DC 耦合的。在ACV 功能时，用数学方法把DC 成分从读数中扣除。这是重要的考虑，因为组合的AC 和DC 电压电平可能造成过载条件，即使AC电压本身并未超载。
3. 选择适宜的量程可加快测量，因为当您测量低频信号时，自动量程特性会造成延迟。
4. 为对波形采样，万用表需要确定信号周期。用ACBAND 命令确定暂停值。如果您未使用ACBAND 命令，万用表可能会在波形重复前暂停。
5. 同步采样模式用电平触发同步信号。但输入信号上的噪声有可能造成假的电平触发，而得到不精确的读数。重要的是选择能提供可靠触发源的电平。例如要避免正弦波的峰值，因为信号变化较慢，而噪声却很容易造成假触发。
6. 为得到精确的读数，要保证您周围的环境在电气上是“安静”的，并使用屏蔽测试线。启用电平滤波、LFILTER ON，以降低对噪声的灵敏度。
配置34401A可采用与34410A和34411A相同的配置方法。34401A
用带有隔直流电容器的模拟电路转换有效值电压。它可测量低至3 Hz的信号。为达到最好测量结果，要选择低频滤波器、使用手动量程，并验证各种直流偏置是稳定的。当您使用慢滤波器时，即插入了7 s的延迟，从而保证了万用表的稳定。
提示5 选择用于数字万用表温度测量的传感器有四种常用于数字万用表温度测量的传感器: 电阻温度探测器
(RTD)、热敏电阻、IC温度感应器件和热偶。它们各有自己的优点和缺点。
用热敏电阻得到更好的灵敏度
热敏电阻由半导体材料构成，可提供很高的灵敏度，但它们只有有限的温度范围，通常为-80°C 至150°C。热敏电阻的温度和电阻的关系是非线性的，因此变换算法非常复杂。Agilent 万用表用标准Hart-
Steinhart近似提供精确的变换，典型分辨率为0.08°C。
用RTD 得到更好的精度电阻温度探测器(RTD)提供电阻和温度间非常精确和高度线性的关系，可测温度范围约为-200°C至500°C。如Agilent 34410A 这类现代万用表提供IEC 751 标准RTD 的温度测量，其灵敏度为 0.0385 Ω/°C。
IC 温度感应器件产生与摄氏度呈线性关系的电压
许多厂商提供能产生电压正比与摄氏度和华氏度的探头。这些探头通常使用IC 温度感应器件，例如National Semiconductor LM135系列。这类IC器件可覆盖-50°C至+150°C的温度范围。您能容易地按万用表显示的探头输出计算温度。例如270 mV 即相当于27°C。
提供极端温度测量的热偶热偶可测量-210°C至1100°C的极宽温度范围，它坚固的结构能适应恶劣环境的要求。与其它类型的温度感应器件不同，热偶进行的是相对温度测量，因此还需要有一个进行绝对温度测量的参考结。但对大多数应用来说，增加一个外部参考结并不现实。我们推荐使用Agilent34970A数据记录仪和带内置参考结的34901A 20通道多路开关。34970A上也有内置的、适用于常用热偶的温度变换算法。
小结为监视一个温度，热敏电阻和34410A 这样的万用表是简单的低价解决方案。要得到精确的温度读数，应使用RTD。在监视多个温度或高温时，专用数据记录仪是最好的选择。

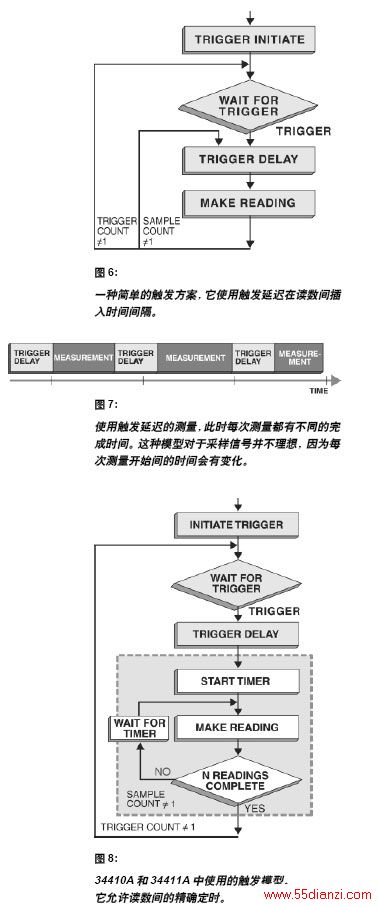

提示6 用万用表进行成组的测量万用表一般使用两级触发系统;为得到一个读数，必须满足两套触发条件。图6示出在34401A 万用表中使用的两级触发模型。通常把采样数和触发数都设置为1，在接收到一个触发时取一个读数。也可增加采样数，也就是在接收到一个触发时取N 个读数。如果采样数保持为1，而把触发数增加到N，那么每次读数都要求触发。在这两种情况下，需要在各读数间插入触发延迟。
默认的触发延迟由万用表配置，从而实现测量的稳定，其变化决定于量程和功能。触发延迟可以手动设置。必须注意这一延迟是在软件中实现的，会有描写时间变动量。此外，测量时间也会有变化，因此难以用这种方案采样固定时间间隔的信号。图7展示使用触发延迟进行的一系列测量。
图8示出第二种触发模型。这是在34410A、34411A 和3458A 中使用的模型。它允许独立设置触发延迟和采样间的时间。此外，用采样环(n个读数)可更快地得到读数和实现最小的时间变动量。大多数采样环在硬件中实现，由最少的固件
保证一致性的定时。
34410A、34411A和3458A可配置为尽可能快地采样读数，但也可以使用定时器。
为配置突发测量，应设置触发延迟，以实现触发后和第一个读数前的稳定。用定时器设置读数间的精确时间间隔。34410A 和34411A有前面板数据记录能力，可简化突发测量的配置。
提示7 用万用表检测峰值万用表能很好地用直流功能采样低频信号。通常带宽限制为8 kHz或更低。传统上是用模拟峰值检测电路捕获和保持峰电压，直到A/D电路能够测量这一电压。这项技术提供高带宽，也可用于捕获持续时间很短的尖峰。在多通道系统中也使用这项技术，此时一个模数转换器与各通道上的峰探测器相连。这种常用技术能非常快地采样信号，保存它的极大值和极小值。
在许多应用中，示波器所显示噪声尖峰所包含的能量是较小的。噪声通常由 EMI 引入，并有可能屏蔽掉所感兴趣的信号 — 例如汽车引擎就会产生很大的EMI。物理量测量，如温度和油量传感器的测量结果通常改变很慢。这样就会在所使用的滤波器和较慢的A/D 中注入高频噪声。因此不需要用高速A/D采样滤波器的输出。
对于峰值的确定和测量，万用表是非常合适的工具。万用表提供信号调理(增益、衰减和低通滤波)及适宜的采样率(1 kSa/s至50 kSa/s)。大多数万用表有内置的运算功能，可用来确定最大值和最小值。为得到最高读数率，您可能要进行后处理，因为运算功能也许会减慢读数率。增读数速度的其它方法包括选择小的时隙，关断自动归零和显示。

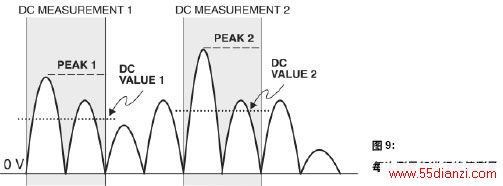

表征信号和确定峰值是带有峰值检测特性Agilent 新34410A 和34411A万用表经常遇到的任务。在您监视一个直流信号时，可以用副显示示出高峰值、低峰值和峰峰值。无论万用表取何时隙设置，峰值检测特性始终以50 kSa/s 采样，并且不需要数学运算。图9示出每次读数后的常规峰读数更新。

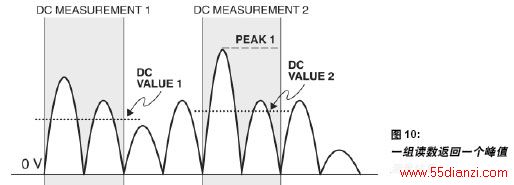

取得一个读数的一种替代方案是设置为一组读数，在一组直流读数中只返回一个峰值测量结果，如图10 所示。

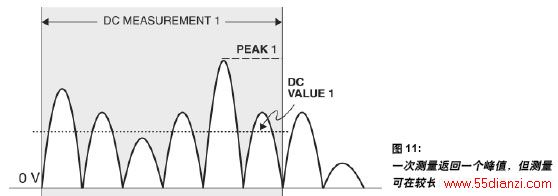

第三种方案是改变万用表的测量时隙时间，进行一次长时间的读数。这第三种方法如图11 所示。一次较长的测量返回一个峰值测量结果。
34410A和34411A峰检测每20 μs采样一次信号。峰值将保持到下一次触发。您可改变测量时隙时间，从而把峰值保持较长时间。每次峰值测量都提供峰峰值、高峰值和低峰值。
提示8 用附件让万用表发挥最大的效能
更容易地检测您往往要把双电路板的检测: 观看造成探头的滑动。34401A、34410A 和定有效读数的读数的读数使您能集Agilent 34133A精密工作更为容易。这轻，并配有使用Agilent 专利点测头可帮助吸收小的滑刺入焊点中。
