彩电中的开关变压器、逆变变压器、行输出变压器及各种电子产品中的高频开关变压器均工作在高频（20kHz以上）高压、大电流状态下。多数开关变压器的初次级直流电阻都很少，仅靠测量绕组的直流电阻难以判断其好坏。

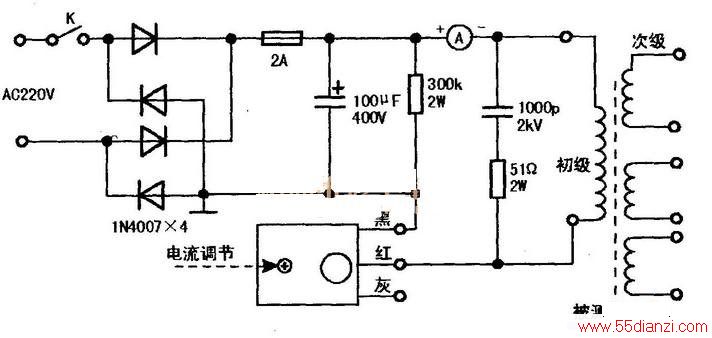

根据开关电源的电路原理，用三线电源模块（即常见的以芯片UC3842为核心组成的高频振荡、激励输出开关电源）自制了一台简易、可行的高频开关变压器检测仪，其电路如下图所示。为了保证测量时操作安全，可把此电路放在一个塑料盒中，预留相关引线即可。
此仪器适用于检测彩电中的开关变压器、背光驱动板上的高压变压器，以及各种电子产品中的高频开关变压器，具体使用方法如下：
检测高频开关变压器时，只要将被测开关变压器的初级绕组接入电路中，变压器次级就有高频脉冲电压输出。虽然不同型号开关变压器的次级输出电压值不尽相同，但只要次级各绕组输出的交流电压与匝数比例对应，就说明该变压器的初、次级正常。

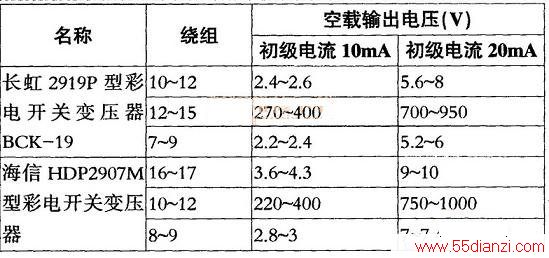

实测的两只正常的开关变压器次级主要绕组在空载时的交流电压值见下表（用500型万用表测得）。
检测逆变高压变压器时，把初级绕组接入电路后，电流调节在10mA，如调得过大，此时高压绕组放电现象严重，易击穿绕组。笔者检测了一只长虹液晶彩电86D-9087改进型高压变压器，把初级绕组电流调节在10mA，在变压器次级的一引脚与万用表的表笔相距约3mm时，能放电拉弧，说明变压器无问题。此时用500型指针万用表测得次级绕组两脚间的电压为交流400～500V。
