开关变压器检测器的原理/制作及使用

　　(1)制作及原理用
　　
　　一台郑州三彩电器生产的S-11型彩电开关电源，改制成“开关变压器检测器”．其电路如下图a所示：下图b为其符号，简称“检测器”。
　　
　　从主电源+130V前，开关变压器⑩脚焊一根红线a（为正表笔）：再从⑩脚（地）焊一根黑线b引出（为负表笔）．如下图a中虚线所示。这样，大约130V的高频开关电压讯号就从a、b两表笔引出，供检测之用。
　　
　　在AC220V输入电路中串接一只220V/200W白炽灯泡DN1．如下图b所示：
　　
　　当被检测的开关变压器内部绕组或外围电路发生短路时．DNI发光：无故障时DN1熄灭。
　　
　　开关变压器检测器（简称“检测器”）制作完毕。

　　(2)用“检测器”检查开关电源
　　

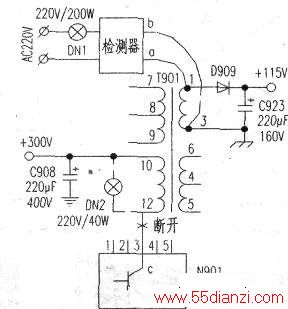

　　下图为一台山茶SC-47型彩电，因电压不稳．将开关电源烧毁。打算用2006模块进行修复，先检测其开关变压器。

　　
　　将开关变压器T901的12脚与原电源集成块N901(STR54041)的③脚（内部开关管c极）断开，在T901的10、12脚间接上一只220V/40W灯泡DN2;将“检测器”
　　
　　正表笔a接到T901（主电源+115V前）的①脚，负表笔b接③脚（地）。
　　
　　将“检测器”接入AC220V电源，灯泡DN2正常发光．DN1不亮。表明被检测的开关变压器T901完好：次级绕组外围元件（二极管、滤波电容等）无击穿或短路现象。
　　
　　检测原理：高频开关讯号电压由“检测器”经表笔a、b输出，送至被检测开关变压器T901次级绕组①、③脚，经1901升压届，从初级绕组⑩、@脚输出近250V高频电压将灯泡DN2点亮。而DN1不亮，证明负荷不重，即开关变压器内部无短路现象，接于开关变压器周围的二极管、滤波电容等无击穿。现可用2006模块对开关电源进行修复，将模块红线接T901的12脚，黑线接地(C908负端)，绿线剪除即可。电路从略。
　　
　　在检测时．若DN2不亮．DN1亮．则表明T901内部严重短路．或绕组外围电路中的二极管、电容器击穿短路。应逐一排除故障元件后，方能用2006横块进行修复。
　　
　　(3)用2006模块自制“检测器”
　　
　　在一副截面积为1.5cm x1.85cm的EE型铁氧体磁芯上，用中0.51mm漆包线绕72匝为初级线圈L1．次线线圈L2绕32匝，I3绕l匝：接发光管LED指示灯。
　　
　　+300V高压由D1—D4整流、C1滤波得到。开关变压器T1初级绕组L1始端接+300V，末端接2006模块红线：模块黑线接地，绿线剪除不用，如下图所示。

　　
　　在大功率管后加一块LOCmxlOcmx0.3cm的铝散热片，并将其装入一个木盒内，次级L2始端接D5正极。在初级220V电路中串人1只220W200W灯泡DNI．在C2两端并接I只220W60W灯泡做假负荷，接通AC220V电源LED亮，调整2006模块内可变电阻RP1．使C2两端电压为+110V。
　　
　　拆除假负荷，从L2两端分别引出a（红）、b（黑）两只表笔。至此，“检测器”制作完毕。
