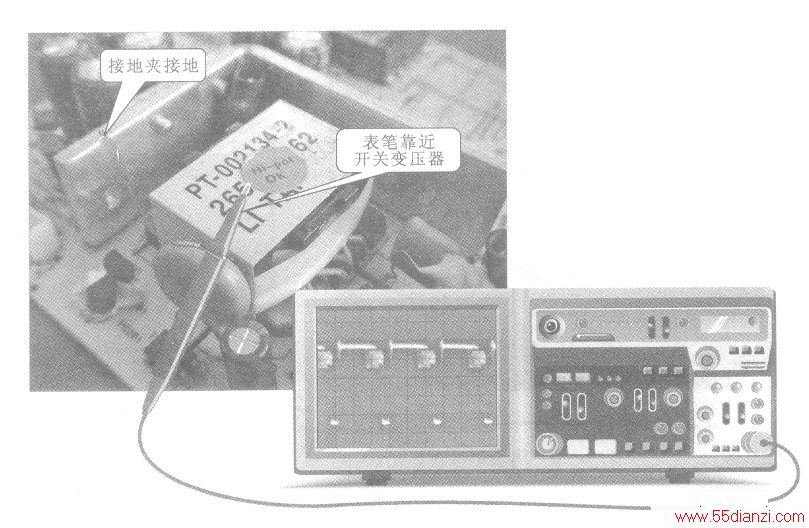

判别开关电源是否振荡可用示波器探头靠近开关变压器的磁心,如果振荡正常,会有感应波形出现。 检测开关变压器的感应波形时,需要在通电状态下检测,将示波器接地夹接地,示波器探头靠近开关变压器的磁心部分,由于变压器输出的脉冲电压很高,所以通过绝缘层就可以感应到行脉冲信号,具体操作及信号波形如下图所示。若检测有感应脉冲信号,说明开关变压器本身和开关振荡电路没有问题。
本文关键字:检测 液晶显示器 开关变压器 元器件检测,元器件介绍 - 元器件检测
